IS200VSPAH1A
mô tả chức năng

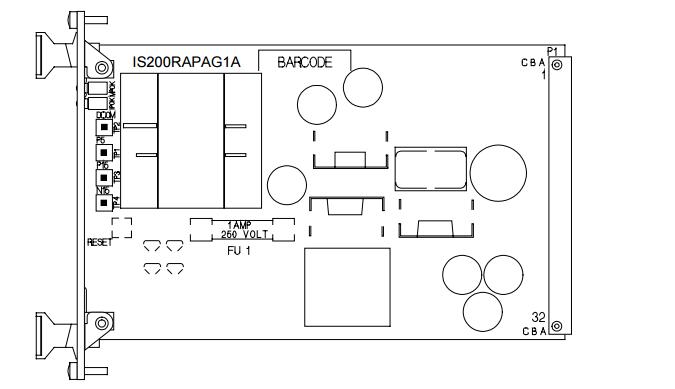

Bảng cung cấp năng lượng rack IS200RAPA (RAPA) chấp nhận đầu vào sóng vuông 48 V, 25 kHz và cung cấp các thông tin sau:
• Các điện áp điều khiển dc được yêu cầu bởi các bo mạch khác trong giá đỡ bảng mạch Đổi mới SeriesTM (thông qua đầu nối P1).
• Các chức năng "Power ON" và "Master RESET" cho điều khiển. Hai đèn LED và bốn điểm kiểm tra cung cấp thông tin chẩn đoán trên bảng (một cầu chì bảo vệ cũng được cung cấp). Bảng RAPA được gắn trong giá đỡ bảng Đổi mới. Bảng RAPA cũng bao gồm bộ xử lý máy chủ bus kiểu song song. Tất cả các tín hiệu bus tiêu chuẩn được giao tiếp qua đầu nối P1. Có hai phiên bản chức năng của bảng RAPA hiện đang phục vụ là IS200RAPAG1A_ _ và IS200RAPAG1B_ _. Có sự khác biệt nhỏ trong dung sai điện áp đầu ra và tham chiếu giữa chúng.
Đặt lại chức năng Dòng PSEN trên đầu nối P1 cung cấp nguồn logic dưới bảo vệ RESET điện áp và Master
Chức năng đặt lại.
• Khi Power Up, dòng PSEN sẽ ở mức thấp trong 100 mili giây sau khi đầu vào của bộ điều chỉnh 5 V dc trên 9 V dc và 5 V dc trên 4,6 V dc.
Khi Power Down (hoặc nhúng điện), dòng PSEN sẽ được xác nhận ở mức thấp khi đầu vào bộ điều chỉnh 5 V dc giảm xuống dưới 9 V dc. Nút Master RESET (nằm trên bảng mặt trước của bảng RAPA) sẽ kéo PSEN xuống thấp khi nút được ấn xuống và PSEN sẽ duy trì ở mức thấp trong 100 mili giây sau khi phát hành nút RESET. Kéo PSEN xuống thấp từ bảng ngoài trong tối thiểu 30 micro giây sẽ buộc RESET và PSEN sẽ duy trì ở mức thấp trong tối thiểu 100 mili giây hoặc cho đến khi dòng PSEN được giải phóng.
Nhận dạng bảng nối tiếp Một thiết bị bộ nhớ 1024 bit nối tiếp có mặt trên bảng. Bộ nhớ này được lập trình với thông tin nhận dạng và sửa đổi bảng. Truy cập thông tin thông qua một dòng dữ liệu duy nhất, BRDID, trên đầu nối P1.
