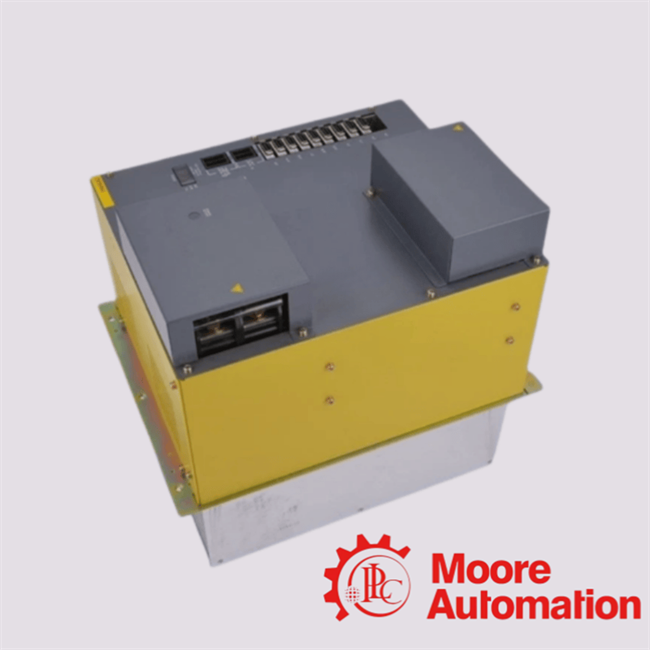

A06B-6102-H245 #H520 General Electric Fanuc Spindle Amplifier Drive Module cho các ứng dụng CNC hiệu suất cao

Name: A06B-6102-H245 #H520 General Electric Fanuc Spindle Amplifier Drive Module cho các ứng dụng CNC hiệu suất cao
Brand: MOORE AUTOMATION LIMITED
SKU: A06B-6102-H245 #H520
Price: Có thể thương lượng USD
Availability: InStock

Thông tin chi tiết sản phẩm:

Nguồn gốc:	Hoa Kỳ
Hàng hiệu:	General Electric
Chứng nhận:	CO.CQ
Số mô hình:	A06B-6102-H245 #H520

Thông tin chi tiết

Nguồn gốc:

Hoa Kỳ

Hàng hiệu:

General Electric

Chứng nhận:

CO.CQ

Số mô hình:

A06B-6102-H245 #H520

MPN:

A06B-6102-H245 #H520

Loạt:

Dòng alpha

Sản lượng điện:

56 Kw

Dòng điện đầu ra:

198 A

Ứng dụng:

CNC hiệu suất cao

Hỗ trợ trục:

Trục trục chính đơn

Công nghệ điều khiển:

Sóng hình sin (IGBT)

Làm nổi bật:

High Light

Làm nổi bật:

56kW Điện năng lượng cao

Giao diện hàng loạt loại 1

Dấu chân được CE phê duyệt

Thông tin giao dịch

Số lượng đặt hàng tối thiểu:

Giá bán:

inquiries

chi tiết đóng gói:

mới và nguyên bản được niêm phong tại nhà máy

Thời gian giao hàng:

2-3 ngày làm việc

Điều khoản thanh toán:

T/T

Khả năng cung cấp:

Đòi hỏi

Mô tả Sản phẩm

Mô-đun ổ đĩa khuếch đại trục chính General Electric Fanuc A06B-6102-H245 #H520

Mô-đun ổ đĩa khuếch đại trục chính hiệu suất cao được thiết kế cho các ứng dụng CNC đòi hỏi khắt khe, mang lại sức mạnh và độ chính xác vượt trội cho môi trường sản xuất công nghiệp.

Thông số kỹ thuật

Thông số	Chi tiết thông số
Mã hiệu	Mô-đun trục chính Alpha (SPM-45)
Mã sản phẩm	A06B-6102-H245 #H520
Công suất đầu vào định mức	56 kW
Dải điện áp đầu vào	283-325 Vdc (từ Mô-đun nguồn Alpha)
Dòng đầu ra định mức	198 A
Điện áp đầu ra tối đa	230 Vac
Giao diện điều khiển	Loại 1 / Thông số kỹ thuật tiêu chuẩn
Điều khiển mạch chính	PWM sóng sin với cầu IGBT
Cơ chế làm mát	Làm mát bằng quạt gió cưỡng bức bên ngoài (Tản nhiệt kép)
Trọng lượng & Kích thước	~22 kg \| Cao 380mm x Rộng 300mm x Sâu 307mm

Các tính năng hiệu suất cốt lõi

Công suất đầu vào định mức: 56 kW / Dòng đầu ra tối đa 198 A Cho phép gia công cắt sâu, mô-men xoắn cao trên các phôi lớn. Công suất đầu ra khổng lồ này được tùy chỉnh để điều khiển các động cơ trục chính Alpha 30 và Alpha 40 lớn. Nó cho phép máy CNC của bạn gia công các vật liệu cứng như titan hoặc thép tôi ở tốc độ loại bỏ vật liệu cao mà không bị dừng hoặc giảm vòng quay, tối đa hóa năng suất của xưởng của bạn.
Giao diện điều khiển: Giao tiếp nối tiếp Loại 1 với Hỗ trợ HRV trục chính Mang lại bề mặt hoàn thiện mịn như gương và khả năng taro cứng chính xác. Hệ thống vòng kín kỹ thuật số Loại 1 tiêu chuẩn kết nối trực tiếp với các bộ điều khiển CNC Fanuc 0-D, 16/18/21 và 16i/18i/21i. Điều khiển Vector phản hồi cao (HRV) giảm thiểu gợn sóng dòng điện, cho phép trục chính đồng bộ hoàn hảo với các trục servo để taro ren hoàn hảo và chế tạo khuôn tốc độ cao.
Hậu tố chứng nhận: #H520 Thông số kỹ thuật được CE phê duyệt Đảm bảo tuân thủ an toàn quốc tế và giảm nhiễu điện. Hậu tố #H520 có nghĩa là mô-đun đáp ứng các tiêu chuẩn nghiêm ngặt của Châu Âu về an toàn và tương thích điện từ (EMC). Nó có tính năng che chắn nhiễu tích hợp ngăn ổ đĩa trục chính của bạn gây nhiễu chéo hoặc nhiễu điện với các thang đo tuyến tính nhạy cảm, đầu dò đo hoặc lưới điện cục bộ.

Chuyên môn kỹ thuật

"Khi thay thế một mô-đun SPM-45 bị hỏng, đừng bao giờ chỉ thay thế bo mạch nguồn A20B-1007-0591 hoặc thẻ kích hoạt A20B-2002-0080 bên trong tại xưởng của bạn. Fanuc khớp và điều chỉnh các bo mạch bên trong này tại nhà máy, vì vậy chúng chỉ nên được bảo trì như một cụm thống nhất hoàn chỉnh. Ngoài ra, luôn kiểm tra hai quạt làm mát bên ngoài trên tản nhiệt phía sau trong quá trình lắp đặt; luồng không khí bị hạn chế là nguyên nhân số một gây ra lỗi cầu IGBT sớm trên các khung rộng 300mm này."

-- Kỹ sư tái sản xuất hệ thống CNC chính

Câu hỏi thường gặp

Những cảnh báo Fanuc cụ thể nào chỉ trực tiếp đến lỗi trong ổ đĩa trục chính này?

Các lỗi phổ biến được hiển thị trên màn hình LED 7 đoạn kép bao gồm Cảnh báo 01 (Quá dòng trong mạch chính), Cảnh báo 09 (Quá nhiệt phần nguồn mạch chính) và Cảnh báo 24/25 (Lỗi giao tiếp nối tiếp giữa CNC và mô-đun trục chính). Nếu bất kỳ mã nào trong số này bị khóa, điều đó cho thấy lỗi trong bộ phận điện tử công suất hoặc bo mạch điều khiển của mô-đun.

Ổ đĩa này có thể được sử dụng để thay thế trực tiếp cho A06B-6102-H245 có hậu tố khác như #H500 không?

Có, trong hầu hết các trường hợp. Hậu tố #H520 chỉ đơn giản là chỉ định dấu chân tuân thủ CE được cấu hình tại nhà máy. Kích thước vật lý cốt lõi, các đầu nối dây, đầu ra dòng điện 198A và các giao thức điều khiển Loại 1 hoàn toàn giống với các mẫu H245 khác, cho phép trao đổi cắm và chạy trực tiếp ngay lập tức.

Mô-đun ổ đĩa này có kết nối trực tiếp với lưới điện AC 3 pha của nhà máy không?

Không. Là một phần của hệ thống mô-đun Fanuc Alpha, A06B-6102-H245 không nhận đầu vào AC thô. Nó phải được kết nối thông qua một thanh cái DC chung (283-325 Vdc) trực tiếp với một Mô-đun nguồn Fanuc (PSM) chuyên dụng, xử lý điện áp đường dây nhà máy đầu vào.

Hiệu suất đã được chứng minh

"Một đơn vị ổ đĩa A06B-6102-H245 #H520 giống hệt đã được triển khai gần đây để tân trang một máy tiện đứng hạng nặng tại một cơ sở sản xuất hàng không vũ trụ. Hoạt động trong môi trường chịu bụi than chì liên tục và thay đổi nhiệt độ thất thường, thiết kế gió cưỡng bức kín của mô-đun đã duy trì kỷ lục không lỗi dưới các chu kỳ sản xuất 3 ca nghiêm ngặt."
