| Nguồn gốc: | Hoa Kỳ |
| Hàng hiệu: | General Electric |
| Chứng nhận: | CO.CQ |
| Số mô hình: | DS215TCCAG1BZZ01A DS200TCCAG1BAA |

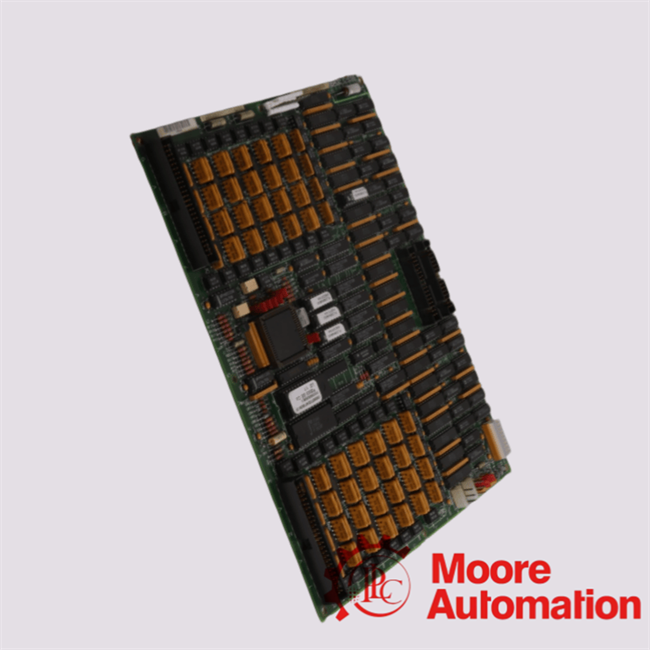

General Electric DS215TCCAG1BZZ01A DS200TCCAG1BAA đóng vai trò là bảng mạch đầu vào/đầu ra tương tự lõi trong nền tảng điều khiển công nghiệp của GE. Là một bo mạch TCCA, nó đóng vai trò quan trọng trong việc xử lý việc trao đổi tín hiệu analog giữa các thiết bị hiện trường và hệ thống điều khiển. Bo mạch hỗ trợ hoạt động ổn định với nguồn điện 24 V DC trong khi vẫn duy trì tổng mức tiêu thụ điện năng dưới 5 W, phù hợp cho hoạt động công nghiệp liên tục.
Được thiết kế cho các môi trường tự động hóa đòi hỏi khắt khe, DS215TCCAG1BZZ01A DS200TCCAG1BAA kết hợp chuyển đổi kỹ thuật số sang tương tự 12 bit và 16 bit có độ chính xác cao với độ chính xác 0,1% trên toàn thang đo. Bo mạch còn có điện áp cách ly 1500 V rms, giúp bảo vệ tính toàn vẹn của tín hiệu và cải thiện độ tin cậy của hệ thống trong môi trường nhiễu điện. Giao tiếp RS-485 tích hợp và bus 3PL CoreBUS chuyên dụng cho phép trao đổi dữ liệu hiệu quả trong kiến trúc điều khiển.
Kiểu dáng công nghiệp hỗ trợ hoạt động trong phạm vi nhiệt độ từ -20°C đến +60°C và điều kiện bảo quản từ -40°C đến +85°C. Với khả năng chịu độ ẩm tương đối từ 5% đến 95% không ngưng tụ và khả năng hoạt động ở độ cao lên tới 3000 mét, bo mạch này rất phù hợp để điều khiển tuabin, hệ thống truyền động và lắp đặt tự động hóa công nghiệp khác, nơi cần quản lý tín hiệu tương tự đáng tin cậy.
| nhà sản xuất | Điện tổng hợp |
| Mã sản phẩm | DS215TCCAG1BZZ01A DS200TCCAG1BAA |
| Nhóm sản phẩm | Bảng điều khiển GE Mark V/VI |
| Loại sản phẩm | Bảng I/O Analog thông dụng |
| Cổ phần | 1 |
| Điện áp hoạt động | 24V DC |
| Tổng điện năng tiêu thụ | Ít hơn 5W |
| Điện áp cách ly | 1500V hiệu dụng |
| Độ chính xác của chuyển đổi | Chuyển đổi kỹ thuật số sang tương tự có độ chính xác cao 12-bit/16-bit (0,1% FS) |
| Giao diện truyền thông | Giao diện RS-485 tích hợp và bus 3PL CoreBUS chuyên dụng |
| Nhiệt độ hoạt động | -20°C đến +60°C |
| Nhiệt độ bảo quản | -40°C đến +85°C |
| Độ ẩm tương đối | 5% đến 95% (không ngưng tụ) |
DS215TCCAG1BZZ01A và DS200TCCAG1BAA là các mô-đun giao diện Lõi điều khiển tuabin (TCC) được sử dụng trong nền tảng điều khiển GE Mark V. Chúng hoạt động như các thẻ giao diện kết thúc và điều hòa tín hiệu, cung cấp định tuyến tín hiệu tương tự và rời rạc có cấu trúc giữa thiết bị hiện trường và bộ xử lý điều khiển Mark V.
DS215TCCAG1BZZ01A và DS200TCCAG1BAA thực hiện lọc và ngắt tín hiệu chính xác, hỗ trợ điều hòa đầu vào và đầu ra cho cặp nhiệt điện, RTD và tín hiệu xử lý tương tự. Chúng đảm bảo rằng tín hiệu trường thô được chuyển đổi thành đầu vào điện ổn định, giảm nhiễu phù hợp cho quá trình xử lý hệ thống điều khiển.
DS215TCCAG1BZZ01A và DS200TCCAG1BAA thuộc cùng dòng thẻ TCC chức năng trong kiến trúc Mark V, với những khác biệt thường liên quan đến mức sửa đổi phần cứng, cấu hình đầu nối hoặc khả năng tương thích ánh xạ chương trình cơ sở. Chúng được sử dụng trong các hệ thống điều khiển tuabin nơi cần có khả năng tương thích ngược và thay thế vòng đời.
Các mô-đun này giao tiếp thông qua bảng nối đa năng Mark V hoặc cụm đầu cuối cấp tủ, cho phép truyền tín hiệu có cấu trúc đến bộ xử lý và mô-đun điều khiển I/O. Chúng hoạt động như các nút tổng hợp tín hiệu mặt trước giữa hệ thống dây trường và các lớp thực thi logic điều khiển.
DS215TCCAG1BZZ01A và DS200TCCAG1BAA được thiết kế để xử lý đầu vào cặp nhiệt điện để theo dõi nhiệt độ, cảm biến nhiệt độ dựa trên điện trở RTD, tín hiệu xử lý dòng điện và điện áp tương tự cũng như tín hiệu trạng thái và điều khiển rời rạc. Những tín hiệu này rất cần thiết cho quá trình đốt cháy tuabin, điều khiển tốc độ và vòng bảo vệ nhiệt.
