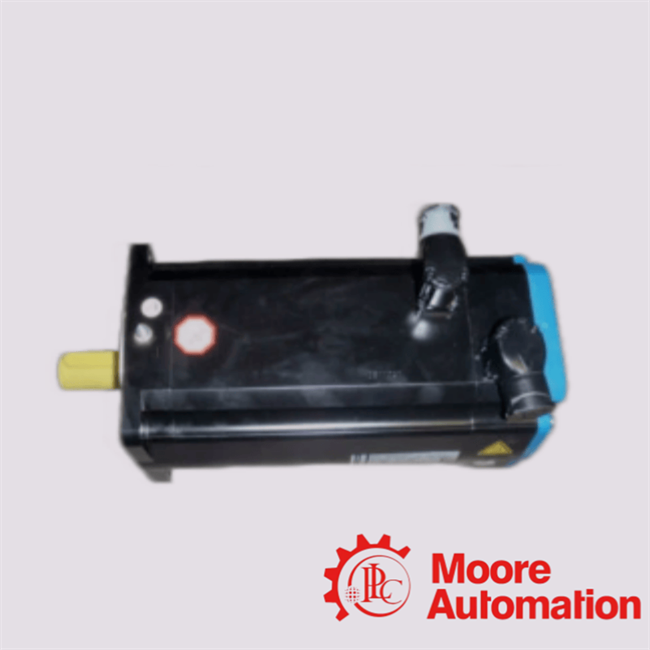

Động cơ servo đồng bộ AC hiệu suất cao Schneider BSH1402P21A2A
Được thiết kế đặc biệt choứng dụng tự động hóa công nghiệp tốc độ cao và độ chính xác cao, cáiĐộng cơ servo đồng bộ AC hiệu suất cao Schneider BSH1402P21A2Akết hợp mật độ mô-men xoắn cao, điều khiển phản hồi chính xác và bảo vệ môi trường mạnh mẽ trong thiết kế dòng Lexium BSH nhỏ gọn. Không giống như các động cơ thông thường có phản ứng động hạn chế, động cơ servo này mang lại công suất lên tớiCông suất đầu ra 3,4 kW và khả năng mô-men xoắn dừng liên tục cao, giúp giải quyết các thách thức tự động hóa phổ biến như tăng tốc chậm, định vị không ổn định và hiệu suất máy không đủ khi chịu tải nặng. Được thiết kế để tích hợp vớiHệ thống điều khiển chuyển động Lexium của Schneider Electric, BSH1402P21A2A là giải pháp lý tưởng cho chế tạo robot, máy CNC, thiết bị đóng gói và hệ thống sản xuất tiên tiến yêu cầu chuyển động nhanh và lặp lại. Khả năng bảo vệ theo tiêu chuẩn IP65, phản hồi của bộ mã hóa SinCos Hiperface và thiết kế đầu nối M23 linh hoạt khiến nó đặc biệt phù hợp với các môi trường nhà máy đòi hỏi khắt khe, nơi cần có độ chính xác, độ tin cậy và tính linh hoạt khi lắp đặt.
Thông số kỹ thuật
| Thông số kỹ thuật |
Đặc điểm kỹ thuật |
| Mẫu sản phẩm |
BSH1402P21A2A |
| nhà sản xuất |
Schneider Electric |
| Loại sản phẩm |
Động cơ servo đồng bộ AC |
| Dòng động cơ |
Dòng sản phẩm Schneider Lexium BSH |
| Mô-men xoắn liên tục |
14,9 Nm đến 19,5 Nm (tùy thuộc vào ổ Lexium được ghép nối) |
| Tốc độ cơ học tối đa |
4000 vòng/phút |
| Công suất đầu ra danh nghĩa |
Lên tới 3,4 kW (3400 W) |
| Số cực |
10 cực |
| Kích thước mặt bích |
140mm |
| Loại trục |
Trục trơn / chưa được khai thác (Không có rãnh then) |
| Giữ phanh |
Không có phanh cơ |
| Cảm biến phản hồi |
Bộ mã hóa một vòng SinCos Hiperface, 128 tiết/vòng |
| Đánh giá điện áp tối đa |
480 VAC, 3 pha |
| Xếp hạng hiện tại |
13,2 A |
| Xếp hạng bảo vệ |
Vỏ IP65 và đầu trục trơn (các biến thể IP50/IP67 tùy thuộc vào thiết lập kết nối) |
| Trọng lượng tịnh |
16,6 kg |
| Kiểu kết nối |
Đầu nối có góc xoay 2 × M23 |
Thông số cốt lõi giúp đưa ra quyết định mua sắm
Mô-men xoắn dừng liên tục: Mật độ mô-men xoắn cao lên tới 19,5 Nm
Giá trị tham số:Mô-men xoắn dừng liên tục từ 14,9 Nm đến 19,5 Nm tùy thuộc vào bộ truyền động Lexium được ghép nối.
Giá trị người mua:Mật độ mô-men xoắn ảnh hưởng trực tiếp đến khả năng di chuyển tải nặng của máy trong khi vẫn duy trì độ chính xác. BSH1402P21A2A cung cấp mô-men xoắn mạnh mẽ liên tục trong kích thước khung 140 mm nhỏ gọn, giúp nhà sản xuất chế tạo các máy nhỏ hơn mà không làm giảm hiệu suất.
Cảm biến phản hồi: Bộ mã hóa một vòng SinCos Hiperface
Giá trị tham số:Bộ mã hóa SinCos Hiperface với 128 tiết trên mỗi vòng quay.
Giá trị người mua:Phản hồi có độ phân giải cao cho phép bộ điều khiển hiểu chính xác vị trí và tốc độ của động cơ. Đối với robot, thiết bị CNC và hệ thống lắp ráp chính xác, điều này giúp cải thiện độ chính xác của chuyển động, giảm lỗi định vị và đảm bảo vận hành mượt mà hơn trong các chuỗi chuyển động phức tạp.
Xếp hạng bảo vệ: Bảo vệ công nghiệp IP65
Giá trị tham số:Vỏ được xếp hạng IP65 và đầu trục nhẵn.
Giá trị người mua:Vỏ IP65 bảo vệ động cơ khỏi bụi và tia nước, giúp động cơ phù hợp với môi trường nhà máy đầy thách thức như dây chuyền sản xuất có độ ẩm, sương dầu hoặc các hạt trong không khí. Điều này giúp giảm tần suất bảo trì và cải thiện độ tin cậy của thiết bị.
Ưu điểm chính
- Mật độ mô-men xoắn cao trong khung nhỏ gọn:BSH1402P21A2A mang lại hiệu suất mô-men xoắn liên tục cao trong khung động cơ 140 mm nhỏ gọn, cho phép người chế tạo máy đạt được khả năng kiểm soát chuyển động mạnh mẽ đồng thời tiết kiệm không gian lắp đặt.
- Phản hồi chính xác cho tự động hóa nâng cao:Bộ mã hóa SinCos Hiperface tích hợp cung cấp phản hồi chuyển động chính xác, cho phép đồng bộ hóa chính xác và định vị lặp lại cho các ứng dụng công nghiệp đòi hỏi khắt khe.
- Cài đặt linh hoạt cho máy móc có không gian hạn chế:Đầu nối M23 có thể xoay cho phép định tuyến cáp dễ dàng hơn bên trong tủ điều khiển và vỏ máy, giảm khó khăn khi lắp đặt trong các thiết kế thiết bị nhỏ gọn.
- Hoạt động đáng tin cậy trong môi trường công nghiệp:Với mức bảo vệ IP65, động cơ được thiết kế để chịu được các điều kiện sản xuất khắt khe, hỗ trợ hoạt động lâu dài trong môi trường sản xuất tự động.
Ghi chú của kỹ sư
"Các kỹ sư điều khiển chuyển động của chúng tôi khuyên dùng Động cơ servo đồng bộ AC hiệu suất cao BSH1402P21A2A Schneider cho các hệ thống tự động hóa yêu cầu mật độ mô-men xoắn cao, điều khiển phản hồi chính xác và hiệu suất đáng tin cậy trong các môi trường sản xuất đòi hỏi khắt khe. Sự kết hợp giữa thiết kế mặt bích 140 mm, khả năng mô-men xoắn liên tục lên tới 19,5 Nm và phản hồi bộ mã hóa SinCos Hiperface khiến động cơ này trở thành lựa chọn tuyệt vời cho các ứng dụng trong đó độ chính xác chuyển động và năng suất máy là rất quan trọng."
Từ góc độ kỹ thuật, việc chọn đúng mô tơ servo đòi hỏi phải xem xét cẩn thận các yêu cầu về mô-men xoắn, độ chính xác phản hồi, điều kiện môi trường và khả năng tương thích của bộ truyền động. cácĐộng cơ servo đồng bộ AC hiệu suất cao Schneider BSH1402P21A2Ađược thiết kế để hoạt động với các hệ thống chuyển động Schneider Lexium, cung cấp khả năng giao tiếp tối ưu giữa phản hồi động cơ, bộ truyền động servo và bộ điều khiển tự động hóa.
Đối với các nhà chế tạo máy và nhà tích hợp hệ thống, động cơ này mang lại giải pháp cân bằng giữa thiết kế cơ khí nhỏ gọn và khả năng chuyển động hiệu suất cao. Khả năng bảo vệ theo tiêu chuẩn IP65, hoạt động ở tốc độ cao và cấu hình đầu nối linh hoạt khiến nó phù hợp với môi trường sản xuất nơi mà độ tin cậy và giảm thiểu việc bảo trì là những yếu tố quan trọng.
Trường hợp dự án: Nâng cấp thiết bị tự động hóa chính xác
Nền ứng dụng
Cơ sở sản xuất có độ chính xác cao vận hành thiết bị sản xuất tự động cần nâng cấp động cơ servo để cải thiện độ chính xác của chuyển động và phản hồi của máy trong chu kỳ sản xuất tốc độ cao. Hệ thống ban đầu gặp phải những hạn chế về độ ổn định định vị khi xử lý các thay đổi tăng, giảm tốc và tải thường xuyên.
Giải pháp triển khai
Đội ngũ kỹ thuật đã tích hợpĐộng cơ servo đồng bộ AC hiệu suất cao Schneider BSH1402P21A2Avào hệ thống điều khiển chuyển động Schneider Lexium hiện có. Động cơ mang lại hiệu suất mô-men xoắn nâng cao, phản hồi chính xác thông qua bộ mã hóa SinCos Hiperface và hoạt động ổn định trong điều kiện sản xuất liên tục.
Vỏ động cơ được xếp hạng IP65 cho phép vận hành đáng tin cậy trong môi trường nhà máy có nguy cơ bụi và ẩm, trong khi đầu nối M23 có thể xoay giúp đơn giản hóa việc lắp đặt trong không gian tủ máy hạn chế.
Lợi ích dự án
- Cải thiện độ chính xác định vị và độ lặp lại chuyển động
- Phản ứng của máy được nâng cao trong quá trình vận hành tốc độ cao
- Giảm yêu cầu điều chỉnh cơ học
- Cải thiện độ tin cậy trong môi trường công nghiệp đòi hỏi khắt khe
- Tích hợp đơn giản với hệ thống điều khiển chuyển động Schneider
Câu hỏi thường gặp
Câu hỏi 1: Động cơ servo đồng bộ AC hiệu suất cao BSH1402P21A2A Schneider cải thiện hiệu suất của máy tự động hóa như thế nào?
MỘT:cácĐộng cơ servo đồng bộ AC hiệu suất cao Schneider BSH1402P21A2Acải thiện hiệu suất tự động hóa bằng cách cung cấp mật độ mô-men xoắn cao, kiểm soát tốc độ chính xác và phản hồi vị trí chính xác. Công nghệ đồng bộ nam châm vĩnh cửu và bộ mã hóa SinCos Hiperface giúp máy đạt được chuyển động mượt mà hơn, phản hồi nhanh hơn và cải thiện khả năng lặp lại trong các ứng dụng công nghiệp đòi hỏi khắt khe.
Câu hỏi 2: Tại sao Động cơ servo đồng bộ AC hiệu suất cao BSH1402P21A2A Schneider phù hợp với các hệ thống điều khiển chuyển động chính xác?
MỘT:cácĐộng cơ servo đồng bộ AC hiệu suất cao Schneider BSH1402P21A2Asử dụng bộ mã hóa một vòng SinCos Hiperface có độ phân giải cao với 128 tiết mỗi vòng quay, cho phép phản hồi vị trí và tốc độ chính xác. Điều này cho phép đồng bộ hóa chính xác cho robot, máy CNC, thiết bị lắp ráp tự động và các ứng dụng khác yêu cầu độ chính xác chuyển động cao.
Câu hỏi 3: Xếp hạng bảo vệ IP65 của Động cơ servo đồng bộ AC hiệu suất cao BSH1402P21A2A Schneider mang lại lợi ích như thế nào cho người dùng công nghiệp?
MỘT:cácĐộng cơ servo đồng bộ AC hiệu suất cao Schneider BSH1402P21A2Acó vỏ được xếp hạng IP65 và đầu trục nhẵn, bảo vệ chống bụi và tia nước. Điều này làm cho nó phù hợp với môi trường sản xuất khắc nghiệt và giúp giảm yêu cầu bảo trì do ô nhiễm môi trường.
Tuyên bố về sự tin cậy và chuyên môn
cácĐộng cơ servo đồng bộ AC hiệu suất cao Schneider BSH1402P21A2Ađược lựa chọn bởi các kỹ sư tự động hóa, nhà sản xuất máy móc và nhà tích hợp hệ thống công nghiệp, những người yêu cầu các giải pháp chuyển động đáng tin cậy cho các ứng dụng chính xác. Sự kết hợp giữa mật độ mô-men xoắn cao, phản hồi bộ mã hóa chính xác, khả năng tương thích của Schneider Lexium và thiết kế bảo vệ công nghiệp khiến nó trở thành thành phần đáng tin cậy cho các hệ thống tự động hóa tiên tiến.
Bằng cách áp dụng các phương pháp lựa chọn động cơ chuyên nghiệp và kết hợp động cơ servo với kiến trúc truyền động và điều khiển chính xác, các nhà sản xuất có thể cải thiện hiệu suất máy, giảm rủi ro vận hành và đạt được hiệu suất sản xuất ổn định lâu dài.
