Mô tả

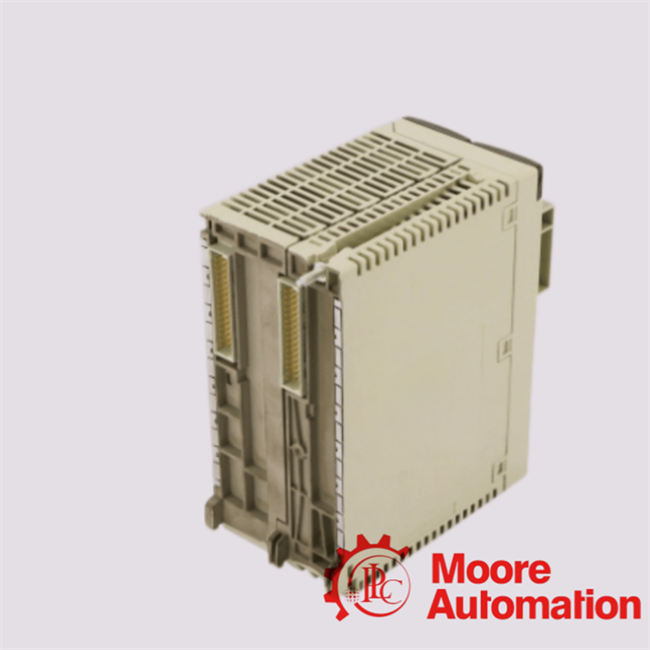

Các TSXP573634Mlà một mô-đun bộ xử lý Unity hiệu suất cao từ nền tảng tự động hóa Schneider Electric Modicon Premium, được thiết kế cho điều khiển công nghiệp xác định, mở rộng PLC đa giá đỡ,và quản lý I/O mật độ caoNó hoạt động trong môi trường Unity Pro / EcoStruxure Control Expert, cung cấp một lõi CPU tập trung để thực hiện logic tự động hóa thời gian thực trên các kiến trúc điều khiển phân tán.Bộ vi xử lý này hỗ trợ giao tiếp Ethernet TCP / IP, kết nối hàng loạt RS485 và mở rộng rack mô-đun, cho phép tích hợp vào cả mạng công nghiệp cũ và hiện đại.Nó được thiết kế cho các ứng dụng yêu cầu thực thi lệnh tốc độ cao, phân bổ bộ nhớ lớn và lập kế hoạch đa nhiệm vụ, làm cho nó phù hợp với các hệ thống sản xuất phức tạp, tự động hóa quy trình và kiểm soát cơ sở hạ tầng.Về mặt kiến trúc,TSXP573634Mhỗ trợ tối đa 16 giá đỡ (các cấu hình khe 4/6/8) hoặc 8 giá đỡ (các cấu hình khe 12), với dung lượng hệ thống tối đa 128 khe I/O,cung cấp tính linh hoạt triển khai có thể mở rộng cho các hệ thống tự động hóa vừa đến lớn.

Dữ liệu kỹ thuật thêm

Câu hỏi thường gặp vềTSXP573634M

Q1: Vai trò củaTSXP573634Mtrong một mô hình tự động hóa Modicon Premium?

A1:
Các TSXP573634Mchức năng như một công cụ thực thi trung tâm (mô-đun CPU) chịu trách nhiệm xử lý nhiệm vụ chu kỳ, quét I / O thời gian thực,và thực hiện logic xác định trong hệ thống tự động hóa dựa trên giá đỡ Modicon Premium. Nó sắp xếp các nhiệm vụ chính, các nhiệm vụ nhanh và các thói quen dựa trên sự kiện dưới kiến trúc thời gian chạy Unity Pro.

Q2: Làm thế nàoTSXP573634Mthực hiện xử lý chỉ thị xác định tốc độ cao trong các vòng kiểm soát công nghiệp?

A2:
CácTSXP573634Mđạt được thực thi xác định thông qua một lõi lập kế hoạch đa nhiệm vụ, hỗ trợ:

• 1 nhiệm vụ chu kỳ chính
• 1 nhiệm vụ xác định nhanh
• Tối đa 64 nhiệm vụ được kích hoạt bởi sự kiện

Việc thực thi lệnh Boolean có thể đạt khoảng 0,12 μs mỗi hoạt động (không có cấu hình PCMCIA), cho phép kiểm soát độ trễ cực thấp trong các quy trình tự động hóa quan trọng về thời gian.

Q3: Khả năng mở rộng giá đỡ và khả năng mở rộng mô-đun củaTSXP573634Mkiến trúc hệ thống?

A3:
Các TSXP573634Mhỗ trợ mô hình cấu hình topology rack kép:

• Tối đa 8 giá đỡ (các cấu hình 12 khe)
• Tối đa 16 giá đỡ (4/6/8-slot cấu hình)
• Mật độ hệ thống tối đa: 128 khe I/O

Tính khả năng mở rộng mô-đun này cho phép triển khai cả trong các hệ thống điều khiển cỡ máy compact và các mạng tự động hóa quy trình phân tán lớn.

Q4: Những giao thức giao tiếp và giao diện vật lý nào được nhúng vàoTSXP573634Mkiến trúc bộ xử lý?

A4:
CácTSXP573634Mtích hợp các giao diện truyền thông công nghiệp đa giao thức, bao gồm:

• Ethernet TCP/IP (RJ45, 10/100BASE-TX)
• RS485 liên kết hàng loạt (máy kết nối DIN mini, 19,2?? 115 kbit / s)
• Hỗ trợ kiến trúc Unity Pro Transparent Ready

Các giao diện này cho phép tương tác với các hệ thống SCADA, bảng điều khiển HMI và mạng I / O phân tán.

Q5: Làm thế nàoTSXP573634Mquản lý phân đoạn bộ nhớ và sự bền vững dữ liệu trong Unity Pro?

A5:
CácTSXP573634Msử dụng kiến trúc bộ nhớ lai bao gồm:

• RAM nội bộ (dựa): 192 kB chương trình/dữ liệu
• RAM mở rộng với PCMCIA:
  • Bộ nhớ chương trình: tối đa 1792 kB
  • Bộ nhớ dữ liệu: 192 kB dành riêng
• Bộ nhớ PCMCIA bên ngoài: tối đa 16 MB

Nó cũng hỗ trợ các vùng bộ nhớ có cấu trúc như:

• % MW (lời nói nội bộ)
• % Mi (bít bên trong, lên đến 16.384)
• Bộ nhớ khối chức năng (DFB/EFB lên đến 64 kB)

Tiếp tục điều tra: miya@mvme.cn
