| Nguồn gốc: | nước Đức |
| Hàng hiệu: | others |
| Chứng nhận: | CO.CQ |
| Số mô hình: | KUAX671 671.022.16 |

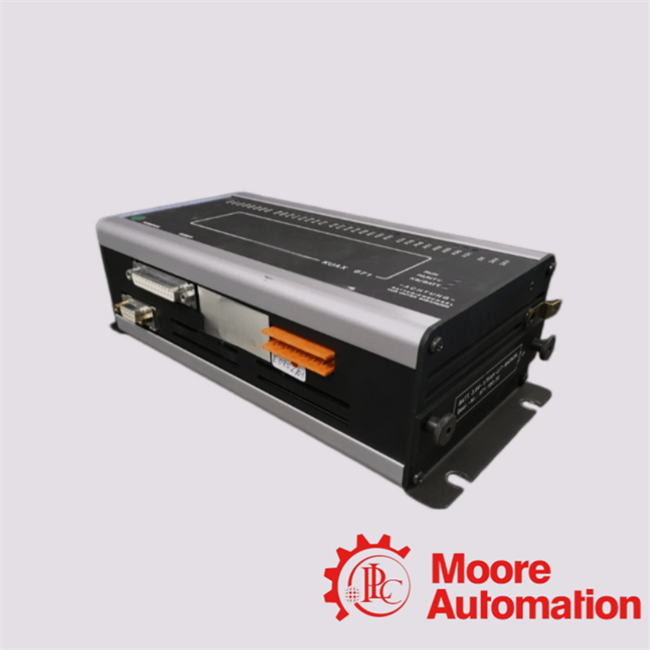

KUHNKE KUAX671 671.022.16 là bộ điều khiển cam điện tử 16 đầu ra với khả năng cách ly lỗi thông minh và đầu ra báo cáo chẩn đoán chuyên dụng, được thiết kế cho môi trường sản xuất liên tục.
cácKUHNKE KUAX671 671.022.16đại diện cho một biến thể chuyên biệt trong dòng KUAX 671, được thiết kế cho các ứng dụng trong đó tính liên tục của quy trình là rất quan trọng. Không giống như các mẫu tiêu chuẩn trong đó một mạch ngắn sẽ tắt tất cả các đầu ra, 671.022.16 có tính năng tắt đầu ra có chọn lọc—chỉ đầu ra bị lỗi bị vô hiệu hóa trong khi 15 đầu ra còn lại tiếp tục hoạt động bình thường. Khả năng độc đáo này làm cho nó không thể thiếu đối với các dây chuyền lắp ráp, máy đóng gói và các quy trình web liên tục, nơi mà việc dừng toàn bộ hệ thống bất ngờ sẽ gây lãng phí nguyên liệu hoặc trì hoãn sản xuất.
Ngoài việc cách ly lỗi,KUHNKE KUAX671 671.022.16tích hợp hệ thống báo cáo chẩn đoán sử dụng hai kênh đầu ra chuyên dụng (A00 và A01). Đầu ra A00 báo cáo tình trạng đoản mạch ở bất kỳ đầu ra nào hoặc lỗi chẵn lẻ trong chương trình đang hoạt động mà không dừng hoạt động của bộ điều khiển. Đầu ra A01 giám sát điện áp của pin Lithium và kích hoạt khi nó giảm xuống dưới 3,4 V, cho nhân viên bảo trì khoảng thời gian 4 tuần để thay pin trong khi thiết bị vẫn bật. Các đầu ra chẩn đoán này có thể được nối với PLC, đèn cảnh báo hoặc hệ thống quản lý tòa nhà để cảnh báo từ xa.
Về mặt vận hành,KUHNKE KUAX671 671.022.16giữ lại tất cả các khả năng cốt lõi của dòng KUAX 671: hỗ trợ bộ mã hóa tuyệt đối (180/360/1000 bước/vòng), lên tới 128.000 cam được phân phối trên 8 chương trình và lập trình thông qua thiết bị đầu cuối cầm tay KUAX 671 PG hoặc phần mềm NOBES dựa trên PC. Bộ điều khiển sử dụng nguồn điện 24 V DC và có các đầu ra cách ly về mặt quang học (bộ phát mở, 0,4 A trên mỗi kênh) với điốt quay tự do tích hợp cho tải cảm ứng.
Khi xảy ra đoản mạch trên bất kỳ đầu ra nào, KUHNKE KUAX 671.022.16 chỉ vô hiệu hóa kênh bị lỗi trong khi vẫn để 15 đầu ra còn lại hoạt động hoàn toàn. Điều này ngăn chặn một van hoặc bộ điện từ bị hỏng làm dừng toàn bộ dây chuyền sản xuất, khiến bộ điều khiển này trở nên lý tưởng cho các quy trình liên tục trong đó thời gian ngừng hoạt động ảnh hưởng trực tiếp đến lãng phí vật liệu và lợi nhuận.
KUHNKE KUAX 671.022.16 cung cấp hai đầu ra cảnh báo bên ngoài báo hiệu các tình trạng lỗi cụ thể. A00 kích hoạt khi bị đoản mạch hoặc lỗi chẵn lẻ; A01 kích hoạt khi pin Lithium bên trong giảm xuống dưới 3,4 V. Các tín hiệu này có thể được nối trực tiếp đến đầu vào PLC, đèn ngăn xếp hoặc hệ thống quản lý tòa nhà, cho phép giám sát tình trạng từ xa mà không yêu cầu người vận hành kiểm tra bảng mặt trước của bộ điều khiển.
Không giống như bộ điều khiển KUAX 671 tiêu chuẩn tắt đầu ra khi phát hiện lỗi chẵn lẻ, KUHNKE KUAX 671.022.16 tiếp tục hoạt động bình thường trong khi báo cáo lỗi thông qua đèn LED PARITY và đầu ra chẩn đoán A00. Điều này cho phép tiếp tục sản xuất cho đến thời điểm bảo trì theo lịch trình, tại thời điểm đó chương trình bị ảnh hưởng có thể bị xóa (sử dụng phím DEL) và tải lại từ bản sao lưu.
| Nhà sản xuất: | KUHNKE |
| Số phần: | KUAX671 671.022.16 |
| Nhóm sản phẩm: | KUHNKE |
| Loại sản phẩm: | Bộ điều khiển cam |
| Cổ phần: | 1 |
| Đầu ra chẩn đoán: | A00, A01 |
| Điện áp cung cấp: | 24 V DC (+20% / -20%) |
| Mức tiêu thụ hiện tại: | 0,5 A (bộ điều khiển + thiết bị đầu cuối cầm tay + bộ mã hóa) |
| Độ phân giải của bộ mã hóa: | 180, 360 hoặc 1000 bước/vòng (có thể định cấu hình) |
| Số lượng chương trình: | 8 (0-7) |
| Cam tối đa: | 128.000 (phân bổ cho các chương trình và đầu ra) |
| Các chỉ số (Bảng mặt trước): | RUN (xanh), PARITY (đỏ), KS/BATT (đỏ) |
Bộ điều khiển cam KUAX671 671.022.16 là hệ thống chuyển mạch cam điện tử có thể lập trình được thiết kế để xử lý vị trí theo thời gian thực của phản hồi bộ mã hóa. Nó thực hiện chuyển đổi đầu ra xác định dựa trên các bảng vị trí góc hoặc tuyến tính được xác định trước. Điều này cho phép đồng bộ hóa mức phần cứng giữa chuyển động cơ học và truyền động đầu ra mà không cần dựa vào thời gian chu kỳ quét PLC.
Bộ điều khiển cam KUAX671 671.022.16 hỗ trợ đầu vào bộ mã hóa gia tăng hoặc tuyệt đối tùy thuộc vào cấu hình. Nó liên tục lấy mẫu các tín hiệu vị trí và chuyển đổi chúng thành giá trị vị trí có độ phân giải cao được biểu thị bằng độ hoặc số đếm trên mỗi vòng quay để đánh giá cam.
Bộ điều khiển cam KUAX671 671.022.16 sử dụng mô hình bảng cam dựa trên phân đoạn. Mỗi kênh đầu ra được xác định bởi các vị trí bật và tắt góc. Bộ điều khiển liên tục so sánh vị trí thực tế với các cửa sổ cam được lưu trữ và cập nhật trạng thái đầu ra với hành vi định thời xác định.
Bộ điều khiển cam KUAX671 671.022.16 bao gồm bộ nhớ ổn định được sử dụng để lưu trữ cấu hình cam, tham số tỷ lệ và cấu hình đầu ra. Điều này đảm bảo rằng tất cả các cài đặt được giữ lại sau khi mất điện và hệ thống sẽ tiếp tục hoạt động mà không cần cấu hình lại.
Bộ điều khiển cam KUAX671 671.022.16 sử dụng chức năng dẫn đường hoặc tham chiếu điện tử để xác định vị trí 0. Điều này cho phép đồng bộ hóa chính xác giữa vị trí trục cơ học và định nghĩa cam ảo để phối hợp nhiều trục.
