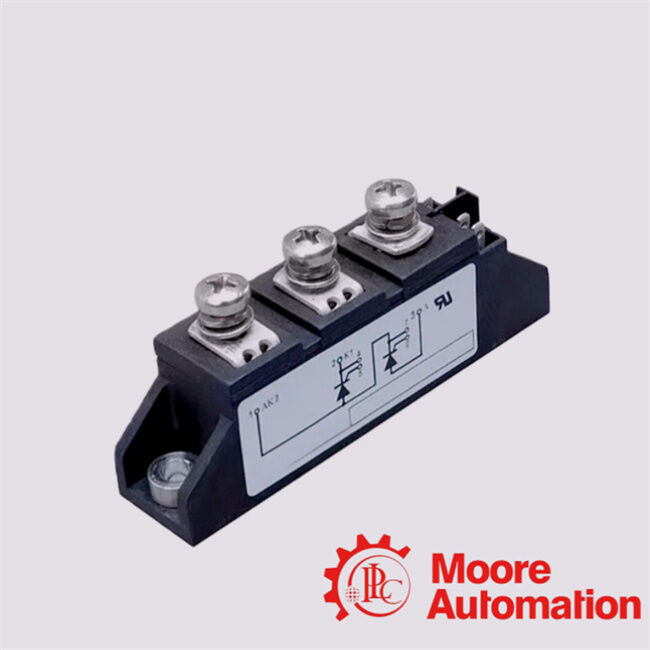

MCC95-16IO1B Bảng nền gốm Al2O3 liên kết đồng trực tiếp

Đặc điểm điện và gói

• Thyristor kép trong một mô-đun: Bao gồm hai SCR được kết nối theo chuỗi để điều khiển chuyển đổi và điều chỉnh AC / DC.

• Điện áp định số: Tối đa 1600 V điện áp lặp đi lặp lại ở trạng thái tắt / ngược (V)_RRM/V_DRM) thích hợp cho điều khiển điện áp đường dây.

• Điện bình thường: Điện trung bình phía trước ~ 116 A, RMS ở trạng thái hoạt động lên đến ~ 180 A.

• Khả năng tăng áp cao: Có thể xử lý dòng điện tăng áp không lặp lại cao (ví dụ: ~ 2,25 kA).

• Gate Trigger: Điện và điện áp kích hoạt thấp điển hình, giúp điều khiển dễ dàng hơn trong các mạch điều khiển.

• Nhiệt độ hoạt động: phạm vi công nghiệp tiêu chuẩn lên đến ~ 125 °C.

• Gói tiêu chuẩn: JEDEC TO-240AA để tương thích với ngành công nghiệp và dễ gắn.

Ưu điểm về nhiệt và cơ khí

• Đĩa cơ sở gốm Al2O3 liên kết đồng trực tiếp (DCB): cung cấpdẫn nhiệt caovàcách điện tuyệt vời, cải thiện phân tán nhiệt và độ tin cậy trong sử dụng năng lượng cao.

• Chip thụ động phẳng: Tăng tính ổn định lâu dài và đặc tính chặn có thể dự đoán trong phạm vi nhiệt độ rộng.

• 3600 V điện áp cách ly: Cấp độ cách ly cao chịu được điện áp giữa các đầu cuối điện và cơ sở mô-đun.

• Dấu chân tiêu chuẩn công nghiệp: Mô hình phác thảo mô-đun nhỏ gọn và tương thích rộng rãi cho bảng điều khiển và tản nhiệt.

MCC95‐16IO1B xuất sắc trong các kịch bản điều khiển điện năng công nghiệp, nơi cần chuyển đổi AC/DC mạnh mẽ và xử lý dòng điện cao:

Kiểm soát và chuyển đổi năng lượng

• Máy điều khiển: Được sử dụng trong việc chuyển đổi AC sang DC với đầu ra có thể điều chỉnh (ví dụ, trong các nguồn cung cấp điện và động cơ DC).

• Kiểm soát điện tích biến đổi: Kiểm soát góc pha cho điện tích biến đổi biến đổi được cung cấp cho tải.

• Máy chuyển đổi điện & biến tần: Đặc biệt là trong các giai đoạn tần số đường dây, nơi điều khiển SCR có hiệu quả.

Động cơ và tự động hóa

• Kiểm soát động cơ khởi động mềm AC: Giới hạn dòng điện và căng thẳng cơ học khi khởi động động cơ.

• Bộ điều khiển động cơ DC: Cung cấp năng lượng điều chỉnh cho động cơ DC và hệ thống kéo công nghiệp.

Ứng dụng công nghiệp và quy trình

• Đèn và điều khiển nhiệt độ: Điều khiển pha cho đèn hoặc máy sưởi công suất cao.

• UPS và nguồn cấp điện: Được sử dụng trong các giai đoạn máy thẳng dẫn độ tin cậy cao.

• Bộ sạc pin và điện tử lực kéo.

Sử dụng bổ sung

• Các công tắc tĩnh và các bộ chuyển tiếp trạng thái rắn để chuyển đổi mạnh mẽ mà không bị mòn cơ học.

• Nhiệt độ và kiểm soát quy trình trong lò công nghiệp, lò và thiết bị công nghiệp nhiệt.
