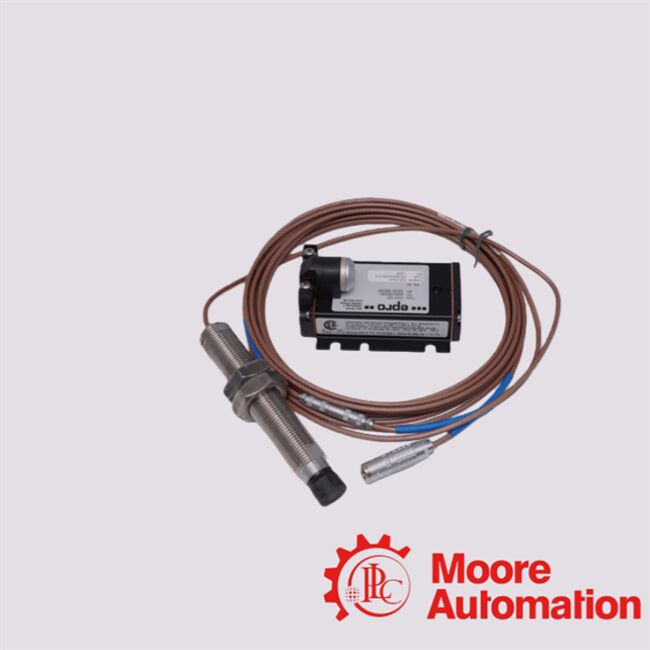

PR6424/014-140 CON021 Bộ cảm biến dòng Emerson Eddy

Bộ cảm biến PR6424 là một bộ chuyển đổi xung xung không tiếp xúc, được xây dựng cho máy quay công nghiệp hạng nặng (turbin hơi nước / khí / thủy lực,

Máy nén, máy bơm, quạt, hộp số, v.v.) nơi đo chính xác độ dịch chuyển trục, rung động, độ lệch tâm, chuyển động trục / tâm hoặc khoảng trống / khoảng trống

Khi được sử dụng cùng với bộ chuyển đổi tín hiệu CON021, hệ thống trở thành một chuỗi đo hoàn chỉnh: tín hiệu eddy-current thô từ

đầu dò được điều kiện, tuyến tính và đầu ra như một tín hiệu tương tự có thể sử dụng (tăng hoặc dòng điện) có thể cung cấp cho giám sát, điều khiển hoặc DCS / PLC

hệ thống.Tóm lại: PR6424 + CON021 cung cấp một giải pháp đo lường không tiếp xúc, độ chính xác cao và bền cho các công nghiệp quan trọng

Thiết bị xoay, phù hợp cho cả việc giám sát tĩnh (vị trí / độ rõ ràng) và động (rắc động / chuyển động).

Phạm vi 0 đến 1000 μm (0 đến 1 mm) cho rung động / dịch chuyển động học

Ghi chú về cài đặt và an toàn

Dựa trên hướng dẫn cài đặt chung cho loạt PR642x và tài liệu chuyển đổi CON021.Yêu cầu đo không tiếp xúc: Đầu cảm biến phải đối diện với trục quay (hoặc bề mặt mục tiêu) với một khoảng trống không khí cụ thể (đối với PR6424 danh nghĩa ~ 2,7 mm) được duy trì.khôngchạm trục đo dựa trên điện từ cảm ứng / eddy hiện tại.

• Sử dụng bộ chuyển đổi / điều hòa tín hiệu thích hợp: Lượng đầu ra cảm biến PR6424 thô đòi hỏi chuyển đổi CON021 (hoặc tương thích) để tạo ra tín hiệu tương tự có thể sử dụng.

• Thiết bị gắn máy & sắp xếp: Bộ cảm biến phải được gắn cứng, thường với sợi dây gắn phù hợp (ví dụ: sợi sợi tay áo M18 × 1).5 hoặc 3/4‐16 UNF cho mỗi ma trận) và giữ an toàn để tránh chuyển động hoặc rung động của thùng thăm dò độc lập với trục.

• Quản lý cáp và bảo vệ môi trường: Sử dụng loại cáp được chỉ định (PTFE hoặc bọc thép), tuân thủ bán kính uốn cong cáp tối thiểu khi định tuyến, tránh uốn cong sắc nét hoặc căng thẳng cơ học.

• Định chuẩn và điều chỉnh lỗ không khíNếu bạn thay đổi vị trí cảm biến, thay thế cảm biến hoặc lắp ráp lại,bạn phải hiệu chuẩn lại nếu không các bài đọc có thể trôi dạt hoặc không chính xác.

• Giới hạn môi trường và hoạt động: Đảm bảo nhiệt độ hoạt động, áp suất, sốc / rung động cơ học và vật liệu mục tiêu đáp ứng các thông số kỹ thuật.xác minh rằng biến thể được chọn (đầu, cáp, nhà) được đánh giá phù hợp.

• Chứng nhận phù hợp và an toàn (nếu sử dụng trong môi trường nguy hiểm/nổi nổ): Nếu bạn dự định sử dụng cảm biến + chuyển đổi trong các khu vực nguy hiểm, hãy đảm bảo toàn bộ chuỗi đo (giảm cảm biến + chuyển đổi + bất kỳ rào cản nào) được chứng nhận (ví dụ:theo ATEX / IEC-Ex / CSA) cho môi trường và lớp nhiệt độ cụ thểTài liệu cho PR6424 chỉ ra hỗ trợ cho cài đặt chống nổ khi được cấu hình đúng.
