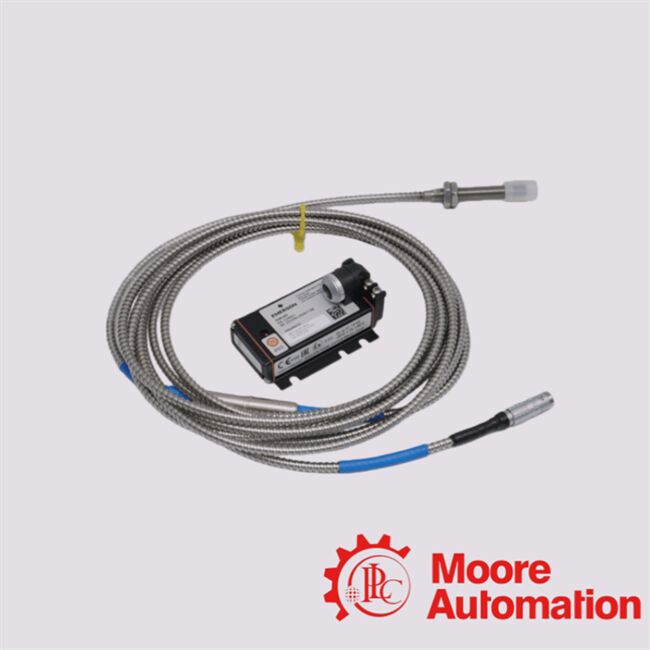

PR6423/01K-010 cảm biến dòng điện xoáy Emerson

Dòng PR6423 là một cảm biến di dời (gần) dòng xoáy không tiếp xúc được sử dụng để đo di dời và chuyển động trục tĩnh và động trong máy quay

(ví dụ: tua-bin, máy nén, máy bơm, hộp số). Nó đo dịch chuyển / vị trí trục xoắn và trục, độ lệch tâm trục, rung động / dao động, phim dầu

Độ dày / độ trống của vòng bi, lực đẩy trục, mở rộng chênh lệch, độ trống van / lỗ không khí

kim loại xoay tròn và một bề mặt tĩnh. Nói tóm lại: PR6423 là một cảm biến không tiếp xúc, chính xác cao để giám sát trục

chuyển động / di dời / rung động trong thiết bị quay quan trọng; ??/01K‐010?? sẽ là một biến thể trong gia đình đó.

0.5 mm (≈ 20 mils) ≈ tức khoảng cách hiệu chuẩn giữa đầu cảm biến và mục tiêu ở độ dịch chuyển bằng không.

Ghi chú về cài đặt và an toàn

Dựa trên hướng dẫn chung của nhà sản xuất cho các cảm biến PR6423.

• Thiết lập không tiếp xúc là điều cần thiết: Đầu cảm biến phải đối diện với bề mặt trục mục tiêu, với một khoảng cách không khí cố định (tên là ~ 0,5 mm).khôngchạm vào trục.

• Định hướng đúng (tháng thẳng đứng): Máy dò cảm biến nên được gắn thẳng đứng với bề mặt đo; bất kỳ nghiêng nào cũng có thể gây ra lỗi đo, đặc biệt là trong quá trình xoay trục.Ngay cả các độ lệch góc nhỏ cũng có thể gây ra lỗi đo đáng kể trong điều kiện động.

• Sợi dây gắn / gắn máy: Sử dụng cài đặt chính xác (M10 × 1 hoặc 3/8 - 24 UNF tùy thuộc vào biến thể) như được chỉ định bởi mô hình.như chuyển động sẽ làm sai lệch các bài đọc.

• Xử lý cáp: Sử dụng loại cáp được chỉ định (được cách nhiệt bằng PTFE hoặc bọc thép nếu được chỉ định) tuân thủ bán kính uốn tối thiểu (cáp tiêu chuẩn: ≥ 25 mm; cáp bọc thép:≥ 35 mm) để tránh làm hỏng dây điện bên trong hoặc làm suy giảm tính toàn vẹn của tín hiệu.

• Sử dụng bộ chuyển đổi tín hiệu / điều hòa phù hợp: Tín hiệu eddy-current thô phải được xử lý bằng một bộ chuyển đổi tương thích (hoặc hệ thống giám sát) để tạo ra một đầu ra tương tự có thể sử dụng (điện áp hoặc dòng) cho thiết bị hạ lưu.

• Điều kiện môi trường và hoạt động: Cảm biến được thiết kế cho các điều kiện công nghiệp nhiệt độ cao, rung động, tiếp xúc dầu / sương mù có thể.xếp hạng bảo vệ, đường dẫn cáp, niêm phong).

• Định chuẩn khi lắp đặtSau khi lắp đặt, đặt và hiệu chuẩn khoảng cách không khí / tiêu chuẩn không bằng trục mục tiêu (hoặc tiêu chuẩn hiệu chuẩn) theo hướng dẫn của nhà sản xuất.Bất kỳ cài đặt lại hoặc thay đổi cảm biến nào cũng nên yêu cầu hiệu chuẩn lại.

• Tuân thủ các tiêu chuẩn (nếu cần thiết): Dòng PR6423 được thiết kế để đáp ứng các tiêu chuẩn ngành công nghiệp về giám sát máy móc (ví dụ: API 670, DIN 45670, ISO 10817-1) đặc biệt cho các ứng dụng máy turbo quan trọng.

• Khả năng sử dụng trong môi trường nguy hiểm (không cần thiết): Khi sử dụng với các điều hòa tín hiệu và rào cản an toàn thích hợp,Các cảm biến điện xoáy như PR6423 có thể được sử dụng trong bầu không khí nguy hiểm / nổ nhưng chỉ nếu toàn bộ hệ thống (giảm biến + chuyển đổi + rào cản) đáp ứng các yêu cầu chứng nhận áp dụng; bạn nên xác minh tình trạng chứng nhận theo từng quốc gia/khu vực.
