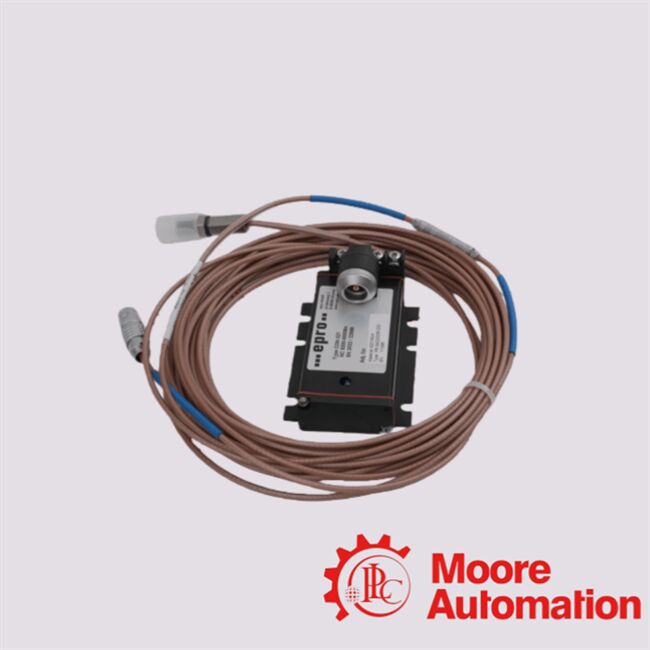

Mô-đun PLC Emerson PR6423/015-040 CON021

 CON021 này không phải là một “mô-đun PLC” theo nghĩa thông thường (tức là bộ điều khiển logic), mà là một bộ chuyển đổi tín hiệu dòng điện xoáy: một mô-đun điều hòa tín hiệu hoạt động với các cảm biến PR642x

 (PR6423, PR6422, PR6424, v.v.) để chuyển đổi đầu ra cảm biến dòng điện xoáy thô thành tín hiệu dịch chuyển/rung/vị trí có thể sử dụng được. Khi kết hợp với

cảm biến PR6423, hệ thống (cảm biến + bộ chuyển đổi) được sử dụng để đo không tiếp xúc các thông số quan trọng của máy móc quay: trục hướng tâm/trục dọc

dịch chuyển, vị trí, độ lệch tâm, độ rung và thậm chí cả tốc độ trục (gián tiếp). Bộ chuyển đổi tín hiệu đảm bảo tín hiệu cảm biến yếu

trở nên phù hợp với hệ thống giám sát hoặc điều khiển, cho phép giám sát trục, bảo trì dự đoán và an toàn/bảo vệ

hệ thống.Tóm lại:CON021 + PR6423 là một cặp cảm biến/bộ chuyển đổi chuyên dụng để giám sát dịch chuyển/rung không tiếp xúc, có độ chính xác cao trong thiết bị quay công nghiệp.

Dữ liệu kỹ thuật khác

Giới hạn môi trường / xung quanh (Bộ chuyển đổi)

Dựa trên các khuyến nghị chính thức của nhà sản xuất và các thực hành tiêu chuẩn cho hệ thống cảm biến + bộ chuyển đổi dòng điện xoáy.

Gắn cảm biến:

• Cảm biến PR6423 phải được gắn bằng ren cơ học thích hợp (M10×1 hoặc 3/8‑24 UNF, tùy thuộc vào biến thể) để đầu 8 mm hướng vào trục quay hoặc bề mặt mục tiêu. Đi dây & bảo vệ cáp:

• Nếu sử dụng phiên bản cáp bọc thép, hãy đảm bảo bán kính uốn tối thiểu được tôn trọng (theo bảng dữ liệu) và tránh uốn cong hoặc căng cơ học — duy trì tính toàn vẹn và che chắn của cáp. Cài đặt bộ chuyển đổi:

• Gắn bộ chuyển đổi CON021 trong môi trường sạch, khô, ổn định (nhiệt độ môi trường trong khoảng –30 °C đến +100 °C). Sử dụng 4 vít M5 để gắn chặt. Cung cấp hệ thống dây điện thích hợp: đầu nối cảm biến qua phích cắm Lemo, đầu ra đến hệ thống giám sát/điều khiển qua hệ thống dây điện đầu cuối vít.Yêu cầu về nguồn điện:

• Cung cấp nguồn DC ổn định trong phạm vi quy định (–23 V đến –32 V DC hoặc –21 V đến –32 V tùy thuộc vào cấu hình) theo bảng dữ liệu bộ chuyển đổi. Lắp đặt khu vực nguy hiểm / chống cháy nổ (nếu cần):

• CON021 được chứng nhận an toàn nội tại (Ex ia) theo các tiêu chuẩn liên quan (ATEX / IEC‑Ex / CSA), nhưngchỉkhi được lắp đặt với các rào cản giới hạn dòng điện thích hợp và theo các quy định của địa phương. Hiệu chuẩn / căn chỉnh:

• Sau khi cài đặt, khe hở không khí giữa đầu cảm biến và trục phải được đặt theo “khoảng cách ban đầu” được nhà sản xuất khuyến nghị (thường là ~0,5 mm) — sau đó phải thiết lập điểm không/tham chiếu. Khoảng cách hoặc sai lệch không chính xác có thể dẫn đến số đọc không chính xác hoặc biến dạng tín hiệu.Môi trường hoạt động:

• Tránh va đập cơ học quá mức, rung động vượt quá giới hạn quy định, độ ẩm quá cao hoặc mảnh vụn dẫn điện gần đầu cảm biến. Giữ cho vỏ cảm biến và bộ chuyển đổi sạch sẽ và kín (đặc biệt là cảm biến khi sử dụng trong môi trường nhiệt độ cao hoặc giàu dầu).Yêu cầu ngay
