| Nguồn gốc: | nước Đức |
| Hàng hiệu: | Siemens |
| Chứng nhận: | CO.CQ |
| Số mô hình: | 6ES7151-1BA00-0AB0 |

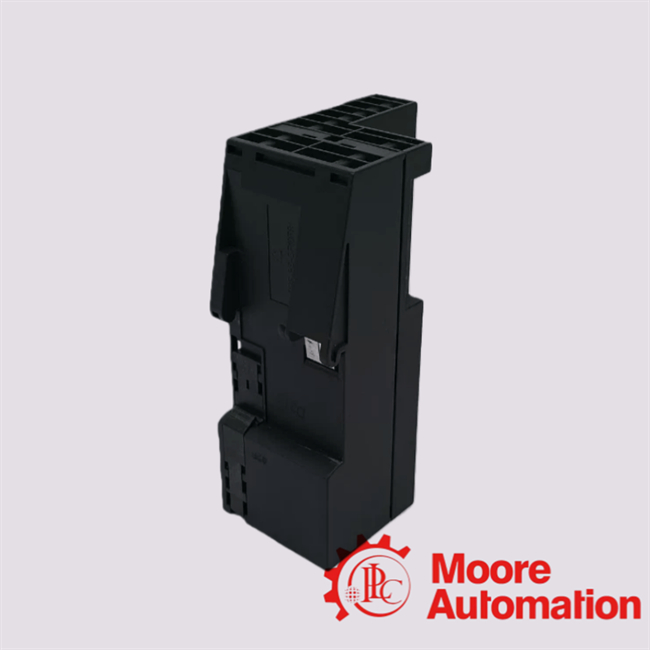

Mô-đun là một phần của dòng SIMATIC của Siemens: cụ thể là mô-đun giao diện IM 151-1 HIGH FEATURE cho hệ thống I/O phân tán ET 200S. Nó cung cấp một PROFIBUS DP
giao diện (thông qua RS-485) và kết nối trạm ET 200S với bus PROFIBUS DP. Hỗ trợ tốc độ truyền/baud: lên đến 12 Mbit/s. Tốc độ được hỗ trợ
bao gồm 9.6, 19.2, 45.45, 93.75, 187.5, 500 kbit/s; và 1.5, 3, 6, 12 Mbit/s. Hỗ trợ khối lượng địa chỉ I/O: Lên đến 244 byte
cho đầu vào và 244 byte cho đầu ra (đối với phiên bản HIGH FEATURE này)
theo bảng dữ liệu.
Câu hỏi thường gặp Về 6ES7151-1BA00-0AB0
Q1: “HIGH FEATURE” có nghĩa là gì đối với IM 151-1?
A1: Biến thể “HIGH FEATURE” (chẳng hạn như 6ES7151-1BA00-0AB0) cung cấp khối lượng địa chỉ I/O cao hơn (244 byte) và cho phép tối đa 63 mô-đun trong trạm, và
các tính năng nâng cao như chế độ đẳng thì / đồng bộ hóa chu kỳ, so với các phiên bản BASIC hoặc tiêu chuẩn.
Q2: Tốc độ truyền tối đa được hỗ trợ là bao nhiêu?
A2: Lên đến 12 Mbit/s trên giao diện PROFIBUS DP. Tốc độ tiêu chuẩn được hỗ trợ: 9.6 / 19.2 / 45.45 / 93.75 / 187.5 / 500 kbit/s; 1.5 / 3 / 6 / 12 Mbit/s.
Q3: Tôi có thể kết nối bao nhiêu mô-đun trong một trạm?
A3: Đối với phiên bản HIGH FEATURE này: có thể kết nối tối đa 63 mô-đun trong trạm ET 200S.
Q4: Có chẩn đoán không?
A4: Có. Đèn LED cho BF (lỗi bus), SF (lỗi nhóm) và ON (điện áp cung cấp) được cung cấp.
Ngoài ra, mô-đun hỗ trợ chẩn đoán slave thông qua STEP
7 (ví dụ) để biết thêm chi tiết
thông tin lỗi.
