Mô tả và đặc điểm

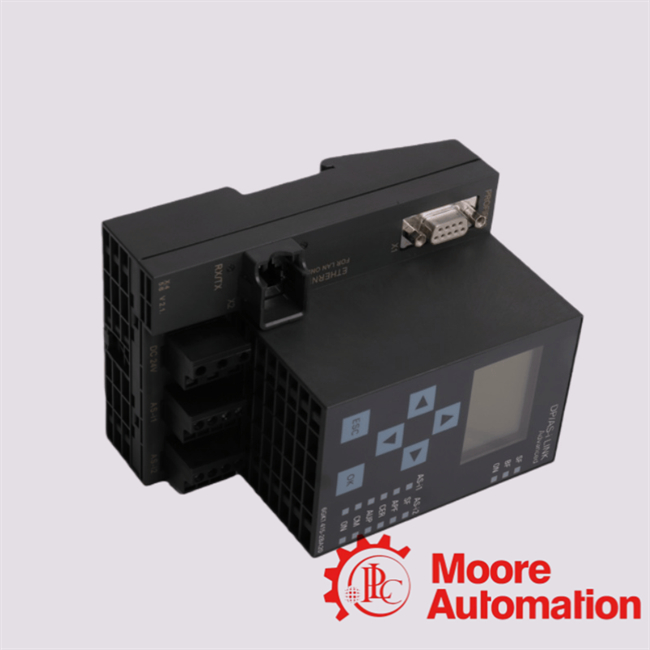

Siemens 6GK1415-2BA10 là một mô-đun cổng / giao diện thuộc gia đình SIMATIC NET, được thiết kế để kết nối hệ thống bus cảm biến / bộ điều khiển AS-Interface (AS-i) với hệ thống bus thực địa PROFIBUS DP.Nó chính thức.

tiêu đề là ¢DP/AS-Interface LINK Advanced ¢ single master ¢.Điều quan trọng: Nó hoạt động như một PROFIBUS DP slave và đồng thời là một AS-Interface master, cho phép hệ thống điều khiển (thông qua PROFIBUS)

các thiết bị I/O truy cập được kết nối qua AS-Interface.it có thể được cung cấp năng lượng từ đường dây AS-Interface (AS-i Line 1) hoặc tùy chọn từ một nguồn cấp DC 24 V bên ngoài;

kiểutiêu thụ điện hiện tại từ AS-i là tối đa250 mA ở ~ 30 V.OnPROFIBUS DP side, hỗ trợ tốc độ dữ liệu điển hình (9,6 kbps lên đến 12 Mbps)

và trao đổi I / O chu kỳ; ở phía AS-i hỗ trợ dữ liệu kỹ thuật số và tương tự thông qua giao thức AS-Interface.

Tóm lại: 6GK1415-2BA10 cho phép một hệ thống DP PROFIBUS

để tích hợp các thiết bị I/O AS-Interface (những cảm biến/điện tử)

hiệu quả và với chẩn đoán đầy đủ

và các tính năng quản lý.

Câu hỏi thường gặpVề 6GK1415-2BA10

Q1: Ứng dụng chính của 6GK1415-2BA10 là gì?
A1:Mô-đun này được sử dụng khi bạn có một mạng lưới AS-Interface (AS-i) của các thiết bị đơn giản (những cảm biến, thiết bị điều khiển) và bạn muốn tích hợp chúng vào một mạng PROFIBUS DP cấp cao hơn.Các module liên kết phục vụ như là cổng (AS-i master) và trình bày

I/O AS-i với hệ thống DP PROFIBUS như một thiết bị slave.

Q2: Sự khác biệt giữa các biến thể master đơn và master kép là gì?
A2:Phiên bản master đơn (6GK1415-2BA10) hỗ trợ một dòng AS-i và tối đa 62 slave. Phiên bản double master (6GK1415-2BA20) hỗ trợ hai dòng AS-i (đối với các hệ thống lớn hơn / slave dư thừa)

và do đó tiềm năng nhiều nô lệ hoặc phân đoạn riêng biệt.

Q3: Có bao nhiêu AS-Interface slave nó có thể hỗ trợ?
A3:Trong cấu hình điển hình của ′′single master′′, nó hỗ trợ lên đến62 AS-Interface slaveNếu bạn sử dụng biến thể ¢ double master ¢ (số 6GK1415-2BA20), hai dòng AS-i có thể được hỗ trợ.

Q4: Tốc độ giao tiếp nào được hỗ trợ ở phía PROFIBUS?
A4:Thiết bị hỗ trợ tốc độ DP PROFIBUS tiêu chuẩn: 9.6 kbps, 19.245 tuổi.4593.75, 187.5, 500 kbps, 1.5 Mbps, 3 Mbps và 12 Mbps.
