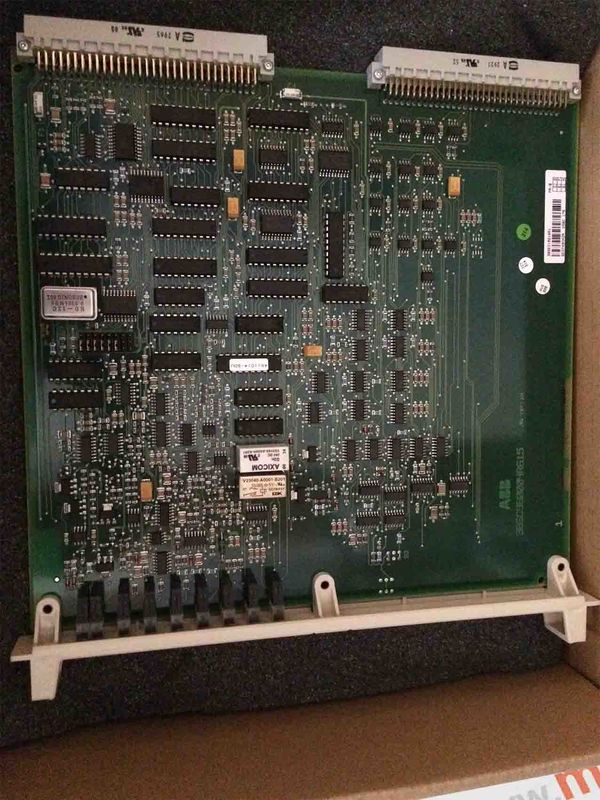

ABB Module DSQC239 YB560103-CH ABB DSQC239 Bảng I / O từ xa Độ tin cậy cao

Mô tả Sản phẩm:

Để cấu hình, cả hai đầu vào phải được cấu hình cho chế độ vận hành mong muốn, xem bảng cấu hình Hình 4-18. Giá trị đo được tính bằng phép trừ. Giá trị của kênh có địa chỉ thấp hơn được trừ vào giá trị của kênh có địa chỉ cao hơn. Giá trị đo được chuyển đổi có sẵn trên địa chỉ lẻ (ví dụ EW 6,01). Quan trọng: Phạm vi điện áp đầu vào chế độ chung bằng với phạm vi đo của kênh đơn. Tức là các tín hiệu, liên quan đến AGND, tại hai đầu vào có liên quan không được vượt quá phạm vi đo này.

Khuyến nghị sản phẩm liên quan:

Đặc tính của sản phẩm:

Khi sử dụng nhiệt kế điện trở, một dòng điện không đổi phải chạy qua điện trở đo để tạo ra sự sụt giảm điện áp cần thiết cho việc đánh giá. Với mục đích này, đơn vị cơ bản 07 KT 94 cung cấp một dòng điện không đổi, được ghép thành 8 kênh tương tự. Hình dưới đây cho thấy kết nối của nhiệt kế điện trở Pt100 trong cấu hình 2 dây. nó phải được đo lưỡng cực để bù các sai số đo. Ngoài ra, trong trường hợp cấu hình một lỗ, AGND1 sẽ được kết nối trực tiếp với tiềm năng trái đất từ ​​xa. Điều này sẽ gây ra các vòng nối đất không thể chấp nhận (và có thể nguy hiểm). Trong tất cả các cấu hình sử dụng đầu vào vi sai, hai đầu vào tương tự liền kề thuộc về nhau (ví dụ EW 6,00 và EW 6,01).

Công dụng của sản phẩm:
