Module đầu ra IC693MDL742 GE

Module đầu ra IC693MDL742 GE

Bấm vào đây để có giá tốt IC693MDL742

Thông tin chi tiết sản phẩm

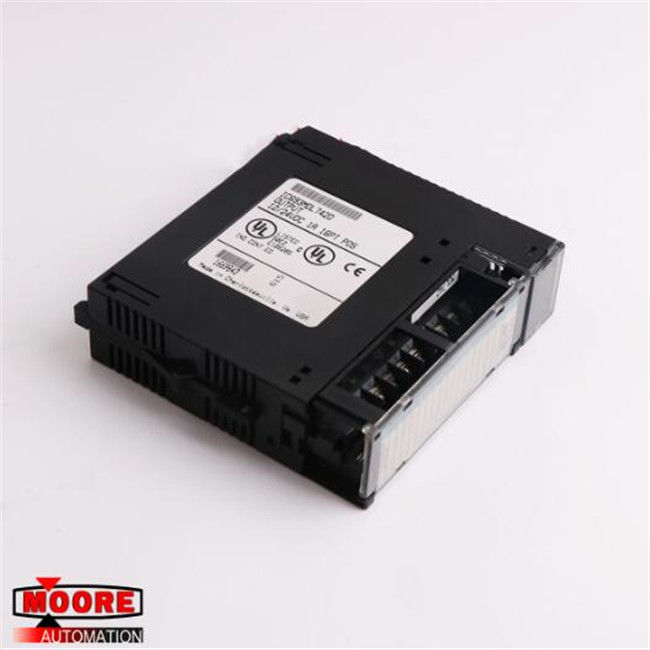

GE Fanuc IC693MDL742 là mô-đun đầu ra Bảo vệ ngắn mạch điện tử (ESCP) 12/24 volt DC.Được chế tạo để hoạt động với PLC Series 90-30, mô-đun ESCPP này có tổng cộng 16 điểm đầu ra.Những điểm này được sắp xếp trong hai ngân hàng cá nhân tám.Có một đầu ra công suất chung được chia sẻ bởi các điểm của mỗi nhóm.Theo thiết kế, mô-đun đầu ra này có các đặc tính logic tích cực.Điều này có nghĩa là nó lấy nguồn từ người dùng chung hoặc nếu không thì bus công suất dương, hướng nó tới tải.

Trong số các thiết bị tải tương thích với các đặc tính đầu ra của mô-đun này là solenoids, chỉ báo và khởi động động cơ.Các thiết bị đầu ra như thế này phải được kết nối giữa bus công suất âm và đầu ra mô-đun.Người dùng phải cung cấp năng lượng bên ngoài để vận hành các thiết bị hiện trường.Trên đầu mô-đun ESCP có hai hàng đèn LED.Chúng hiển thị trạng thái BẬT / TẮT của từng điểm đầu ra.Mỗi đèn LED màu xanh lá cây tương ứng với điểm đầu ra tương đối.Hàng A1 có các đèn LED cho các điểm đầu ra từ 1 đến 8, trong khi hàng B1 dành cho các điểm đầu ra 9 đến 16.

Nằm giữa hai hàng là một đèn LED màu đỏ duy nhất, được dán nhãn là F F.Đây là một chỉ báo bảo vệ ngắn mạch điện tử.Bất cứ khi nào bất kỳ chuyến đi bảo vệ ngắn mạch xảy ra, đèn LED này sẽ bật.Tín hiệu chung cho mỗi nhóm được theo dõi điện tử.Nếu xảy ra ngắn mạch trong nguồn điện, các điểm đầu ra trong nhóm đó sẽ tắt và đèn LED màu đỏ sẽ bật.Người dùng phải lưu ý rằng việc bảo vệ không ngăn chặn các đầu ra riêng lẻ vượt quá xếp hạng của họ.Nó sẽ chỉ bảo vệ bảng trong trường hợp tải ngắn mạch.Các mô-đun có hai mạch bảo vệ ngắn mạch điện tử.

Mỗi mạch bảo vệ tám đầu ra - mạch đầu tiên bảo vệ đầu ra A1 - A8, trong khi mạch thứ hai bảo vệ đầu ra B1 - B8.Để thiết lập lại bảo vệ ngắn mạch điện tử, người dùng phải loại bỏ nguồn cung cấp người dùng 12/24 VDC được kết nối với mô-đun.Bộ phận này có một cánh cửa nhỏ, mở và đóng trên một bản lề.Bất cứ khi nào cánh cửa này được đóng lại, một chèn sẽ đi qua kẽ hở.Mặt bên của chèn vào bên trong cửa chứa thông tin nối dây mạch.Bề mặt bên ngoài cho phép ghi lại thông tin nhận dạng mạch.Đây là một mô-đun điện áp thấp, được hiển thị bằng dải màu xanh trên cạnh của phần chèn.Mô-đun ESCP không có cầu chì.Người dùng có thể cài đặt mô-đun cụ thể này trong hệ thống PLC Series 90-30.Có thể thực hiện việc này trong bất kỳ khe I / O nào của tấm đế 5 khe hoặc 10 khe.
