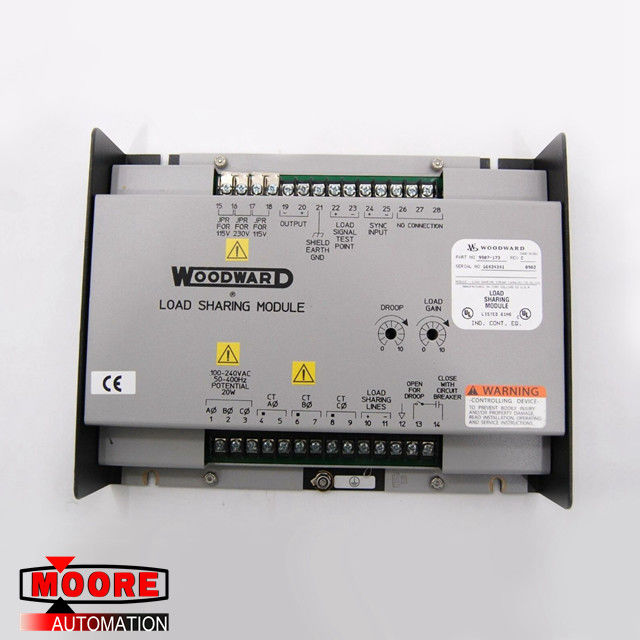

Module chia sẻ tải WOODWARD 9907-173 Rev C

Module chia sẻ tải WOODWARD 9907-173 Rev C

Thông tin chi tiết sản phẩm

Woodward makes models of its Load Sharing Module for use with engines equipped with speed controls that accept a ±3 Vdc speed setting input, a 0.5 to 4.5 Vdc input, or a PWM (pulse-width-modulated) input. Woodward tạo ra các mô hình Mô-đun chia sẻ tải để sử dụng với các động cơ được trang bị điều khiển tốc độ chấp nhận đầu vào cài đặt tốc độ ± 3 Vdc, đầu vào 0,5 đến 4,5 Vdc hoặc đầu vào PWM (điều chỉnh độ rộng xung). The Load Sharing Module allows use of Woodward power generation accessories and allows load sharing between engines equipped with speed controls that are not manufactured by Woodward and engines controlled with Woodward electronic controls, or controls using other Woodward load sharing modules. Mô-đun chia sẻ tải cho phép sử dụng các phụ kiện tạo năng lượng Woodward và cho phép chia sẻ tải giữa các động cơ được trang bị điều khiển tốc độ không do Woodward sản xuất và động cơ được điều khiển bằng điều khiển điện tử Woodward hoặc điều khiển sử dụng các mô-đun chia sẻ tải Woodward khác.

The Load Sharing Module provides isochronous and droop load-sharing capability for engines in generator set applications. Mô-đun chia sẻ tải cung cấp khả năng chia sẻ tải đẳng thời và giảm cho các động cơ trong các ứng dụng của bộ tạo. Additional equipment in the control system can include the Woodward SPM-A Synchronizer, SPM-D Synchronizer, Automatic Generator Loading Control (AGLC), and Automatic Power Transfer and Loading Control (APTL). Các thiết bị bổ sung trong hệ thống điều khiển có thể bao gồm Bộ đồng bộ hóa SPM-A của Woodward, Bộ đồng bộ hóa SPM-D, Điều khiển tải máy phát tự động (AGLC) và Điều khiển tải và truyền tải điện tự động (APTL).

Nguồn cấp:

Mô hình DC 18 Ném32 Vdc, khoảng 5 W.

Bộ chuyển đổi mô hình AC có thể lựa chọn cho 95 dòng130 hoặc 190 chuyến260 Vac, 50 50400400 Hz, khoảng 10 W.

Đầu vào:

3-phase PT Inputs: 95–130 or 190–260 Vac line-to-line, 50–400 Hz. Đầu vào PT 3 pha: 95 Dòng130 hoặc 190 Kết nối trực tiếp Vac, 50 50400400 Hz. PT input burden is 1.6 W per phase at 240 Vac, 0.4 W per phase at 120 Vac. Gánh nặng đầu vào PT là 1,6 W mỗi pha ở 240 Vac, 0,4 W mỗi pha ở 120 Vac.

Đầu vào CT 3 pha: 3 Cánh tay7 khi đầy tải, gánh nặng đầu vào CT khi đầy tải là 0,1 VA mỗi pha.

Tải chia sẻ đầu vào: 0 Mã3 Vdc thành trở kháng 25k ở chế độ đẳng thời, mạch hở ở chế độ rơi.

Đầu vào đồng bộ hóa: Tương thích với bộ đồng bộ hóa Woodward SPM-A tùy chọn.

Tốc độ cắt: Cho phép điều chỉnh thủ công mức đầu ra với chiết áp 10 kA bên ngoài (không khả dụng trên số bộ phận 9907-173).

Droop Switch: The external droop switch is to be wired in series with the auxiliary circuit breaker contact. Công tắc nhỏ giọt: Công tắc rơi bên ngoài sẽ được nối dây với tiếp điểm ngắt mạch phụ. Droop mode is selected when either the droop switch or the auxiliary circuit breaker is open. Chế độ nhỏ giọt được chọn khi công tắc rơi hoặc bộ ngắt mạch phụ được mở.

Đầu ra:

Tín hiệu tải: Tín hiệu DC tỷ lệ thuận với tổng dòng thực được cảm nhận bởi Mô đun chia sẻ tải.

Được sử dụng để điều chỉnh mức tăng tải.

Đầu ra để điều khiển tốc độ: tương tự +0,5 đến +4,5 Vdc, tương tự ± 3 Vdc hoặc PWM, tùy thuộc vào kiểu máy.

Điều chỉnh

Droop: Cung cấp giảm đầu ra giữa các điều kiện không tải và đầy tải.

Load Gain: Provides adjustment of the load on an individual generator when two or more generators are paralleled. Tải tăng: Cung cấp điều chỉnh tải trên một máy phát riêng lẻ khi hai hoặc nhiều máy phát song song. Adjusts specified full load condition from 3 to 7 Arms. Điều chỉnh điều kiện tải đầy đủ quy định từ 3 đến 7 Arms.
