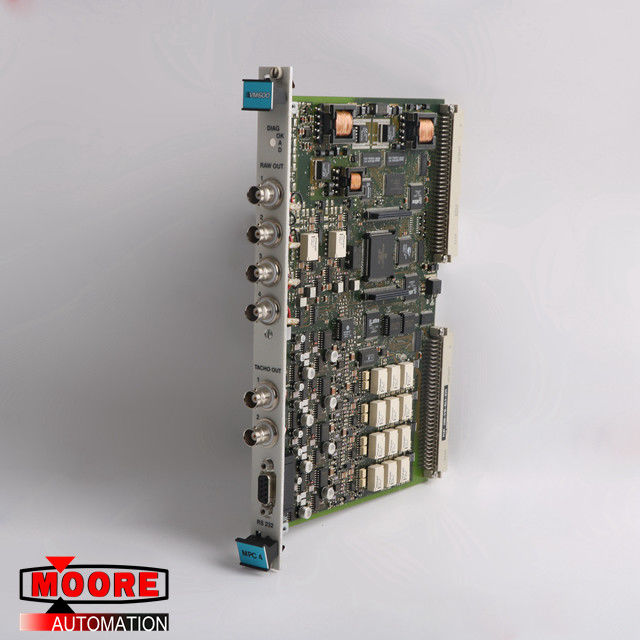

VM600 MPC4 200-510-063-025 Thẻ bảo vệ máy móc VIBRO METER
Thương hiệu / Nhà sản xuất | KIM LOẠI/HOA KỲ |
Một phần số |
VM600 MPC4 200-510-063-025 |
Số phần thay thế |
200-510-063-025 |
Sự miêu tả | Thẻ bảo vệ máy móc |
Kích thước | 2.0cm x 18.7cm x 26.2cm |
Cân nặng | 0,4kg |
Thông tin chi tiết sản phẩm
The MPC4 machinery protection card is the central element in the VM600 series machinery protection system (MPS), from Meggitt Sensing Systems' Vibro-Meter® product line. Thẻ bảo vệ máy móc MPC4 là thành phần trung tâm trong hệ thống bảo vệ máy móc dòng VM600 (MPS), từ dòng sản phẩm Vibro-Meter® của Meggitt Sensing Systems. This very versatile card is capable of measuring and monitoring up to four dynamic signal inputs and up to two speed inputs simultaneously. Thẻ rất linh hoạt này có khả năng đo lường và giám sát lên đến bốn đầu vào tín hiệu động và lên đến hai đầu vào tốc độ cùng một lúc.
The dynamic signal inputs are fully programmable and can accept signals representing acceleration, velocity and displacement (proximity), among others. Các đầu vào tín hiệu động được lập trình đầy đủ và có thể chấp nhận các tín hiệu đại diện cho gia tốc, vận tốc và chuyển vị (độ gần), trong số các tín hiệu khác. On-board multi-channel processing allows measurement of various physical parameters, including relative and absolute vibration, Smax, eccentricity, thrust position, absolute and differential housing expansion, displacement and dynamic pressure. Xử lý đa kênh trên tàu cho phép đo các thông số vật lý khác nhau, bao gồm độ rung tương đối và tuyệt đối, Smax, độ lệch tâm, vị trí lực đẩy, độ giãn nở tuyệt đối và chênh lệch, chuyển vị và áp suất động.
Xử lý kỹ thuật số bao gồm lọc kỹ thuật số, tích hợp hoặc phân biệt (nếu cần), chỉnh lưu (RMS, giá trị trung bình, đỉnh thực hoặc đỉnh thực sự), theo dõi thứ tự (biên độ và pha) và đo khoảng cách mục tiêu đầu dò.
ĐẶC TRƯNG
Từ dòng sản phẩm Vibro-Meter®
Thẻ bảo vệ máy móc trực tuyến liên tục
Đo lường và giám sát thời gian thực bằng các kỹ thuật DSP tiên tiến
4 đầu vào tín hiệu động và 2 đầu vào tốc độ (tốc độ), tất cả đều được lập trình riêng lẻ
Các bộ lọc băng rộng và băng hẹp có thể lập trình
Đồng thời biên độ và giám sát pha trong chế độ theo dõi thứ tự
Điểm lập trình cảnh báo, nguy hiểm và OK
Mức độ cảnh báo và nguy hiểm thích ứng
Đầu nối BNC bảng mặt trước để dễ dàng phân tích tín hiệu thô
7 đèn LED bảng mặt trước hiển thị trạng thái và báo động
Cung cấp năng lượng tích hợp cho nhiều mặt trước Vibro-Meter, bao gồm cả gia tốc kế ICP và
hệ thống lân cận
Chèn trực tiếp và loại bỏ thẻ
Có sẵn trong các phiên bản 'tiêu chuẩn', 'mạch riêng biệt' và 'an toàn' (SIL)
THÔNG SỐ KỸ THUẬT
Số lượng đầu vào: 4 trên mỗi thẻ MPC4
Phạm vi DC: 0 đến +20 V hoặc 0 đến −20 V
Phạm vi AC: ± 10 V (tối đa)
Phạm vi điện áp chế độ phổ biến: −50 đến +50 V
CMRR:> 60 dB tại 50 Hz
Crosstalk: −72 dB
Trở kháng đầu vào: 200 kΩ
Phạm vi đầu vào hiện tại
DC signals : 0 to 25 mA; Tín hiệu DC: 0 đến 25 mA; AC signals : ±8 mA (maximum) Tín hiệu AC: ± 8 mA (tối đa)
Dải tần tương tự AC
(không tích hợp): 0,1 Hz đến 10 kHz
Dải tần số AC tương tự (có tích hợp): 2,5 Hz đến 10 kHz
Dải tần số tương tự để truyền qua các thẻ khác và đầu ra AC được đệm: DC đến 60 kHz (dB3 dB)
Điện trở đo hiện tại: 324,5
