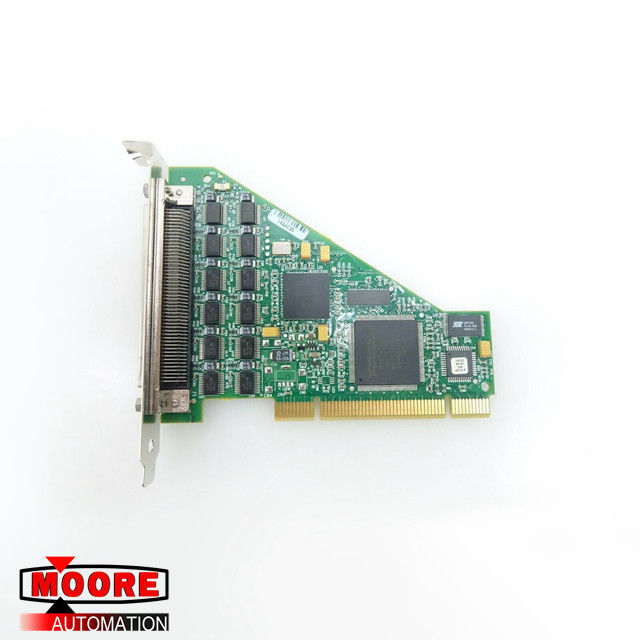

Giao diện I / O kỹ thuật số NI PCI-6509

Giao diện I / O kỹ thuật số NI PCI-6509

Thông tin chi tiết sản phẩm

NI 6509 có tính năng lọc kỹ thuật số, trạng thái bật nguồn có thể lập trình, phát hiện thay đổi và hẹn giờ theo dõi.

Lọc kỹ thuật số

You can use the digital filtering option available on the NI 6509 to eliminate glitches on input data. Bạn có thể sử dụng tùy chọn lọc kỹ thuật số có sẵn trên NI 6509 để loại bỏ các trục trặc trên dữ liệu đầu vào. When used with change detection, digital filtering can also reduce the number of changes to examine and process. Khi được sử dụng với phát hiện thay đổi, lọc kỹ thuật số cũng có thể giảm số lượng thay đổi để kiểm tra và xử lý.

You can configure the digital input lines to pass through a digital filter and control the timing interval the filter uses. Bạn có thể định cấu hình các dòng đầu vào kỹ thuật số để đi qua bộ lọc kỹ thuật số và kiểm soát khoảng thời gian mà bộ lọc sử dụng. The filter blocks pulses that are shorter than half of the specified timing interval and passes pulses that are longer than the specified interval. Bộ lọc chặn các xung ngắn hơn một nửa khoảng thời gian đã chỉ định và truyền các xung dài hơn khoảng thời gian đã chỉ định. Intermediate-length pulses—pulses longer than half of the interval but less than the interval—may or may not pass the filter. Các xung có độ dài trung gian Các xung xung dài hơn một nửa khoảng thời gian nhưng nhỏ hơn các xung nhịp có thể hoặc không thể vượt qua bộ lọc.

You can enable digital filtering on as many input lines as necessary for your application. Bạn có thể bật lọc kỹ thuật số trên càng nhiều dòng đầu vào cần thiết cho ứng dụng của mình. All filtered lines share the same timing interval, which ranges from 400 ns to 200 ms on the NI PCI/PXI-6509. Tất cả các dòng được lọc chia sẻ cùng một khoảng thời gian, dao động từ 400 ns đến 200 ms trên NI PCI / PXI-6509. The PCIe-6509 supports only three timing intervals: 160 ns, 10.24 ms, and 5.12 ms. PCIe-6509 chỉ hỗ trợ ba khoảng thời gian: 160 ns, 10,24 ms và 5,12 ms.

Thông số kỹ thuật

Yêu cầu về năng lượng

Rút thăm hiện tại từ xe buýt trong điều kiện không tải:

NI PCI / PXI-6509:

375 mA trên +3.3 VDC, điển hình;

250 mA trên +5 VDC, điển hình

PCIe-6509:

550 mA trên +3.3 VDC, điển hình;

20 mA trên +12 VDC, điển hình

Nguồn 5 V có sẵn

at I/O connector (pins 49 and 99): +4.0 V to +5.25 V; tại đầu nối I / O (chân 49 và 99): +4.0 V đến +5.25 V; 1A, maximum 1A, tối đa

I / O kỹ thuật số

Số lượng kênh: 96 I / O

Khả năng tương thích: Kích hoạt / Bộ lọc CMOS Schmitt, tham chiếu GND một đầu

Trạng thái bật nguồn: Đầu vào kéo lên hoặc xuống (có thể chọn phần mềm), đầu ra 1 hoặc 0

Truyền dữ liệu: Ngắt, I / O được lập trình

Đầu nối I / O: SCSI dòng 100 chân nữ

Kéo điện trở:

Điện trở kéo lên 4,7 mã lực, điển hình

Điện trở kéo xuống 47 kW, điển hình

Bảo vệ điện áp đầu vào: ± 20 V trên tối đa hai chân, tối đa
