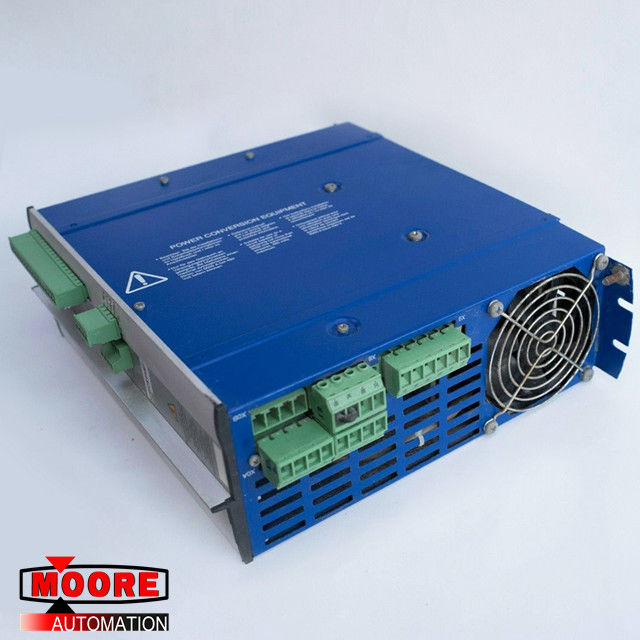

KOLLMORGEN | SERVOSTAR 614 3X230-480V 10KVA 14A | Bộ khuếch đại truyền động Servo

Bộ khuếch đại ổ đĩa servo ServoOSTAR 614 3X230-480V 10KVA 14A KOLLMORGEN

Thông tin chi tiết sản phẩm

Mô tả kỹ thuật

Dòng bộ khuếch đại servo kỹ thuật số SERVOSTAR 600

Phiên bản tiêu chuẩn:

6 xếp hạng hiện tại (1,5 A -Europe-, 3 A, 6 A, 10 A, 14 A, 20 A)

3 chiều rộng dụng cụ: 70 mm cho dòng định mức 1.5A lên đến 10A, 100 mm cho dòng định mức 14A, 120 mm cho dòng định mức 20A

Dải điện áp định mức rộng (3x208V, 10% đến 3x480V + 10%)

Overvoltage category III acc. Quá áp loại III acc. to EN 61800-5-1 đến EN 61800-5-1

Khiên kết nối trực tiếp tại bộ khuếch đại servo

2 đầu vào điểm đặt tương tự

CANopen tích hợp (mặc định 500 kBaud), để tích hợp vào các hệ thống bus CAN và để cài đặt tham số cho một số bộ khuếch đại thông qua giao diện PC của một bộ khuếch đại

Tích hợp RS232, cách ly điện, giao diện hướng xung tích hợp

Động cơ đồng bộ, động cơ tuyến tính và động cơ không đồng bộ có thể được sử dụng

Cung cấp điện

Trực tiếp tắt hệ thống 3 pha nối đất: 230V-10% ... 480V + 10%, 50 Hz, 208V-10% ... 480V + 10%, 60 Hz

TN-system or TT-system with grounded neutral point, max. Hệ thống TN hoặc hệ thống TT với điểm trung tính có căn cứ, tối đa. 42,000 rms symmetrical amperes. 42.000 rms ampe đối xứng.

Kết nối với các mạng cung cấp điện chính khác chỉ với máy biến áp cách điện p.48

Cầu chỉnh lưu B6, trực tiếp tắt hệ thống cung cấp nối đất 3 pha (nối đất), bộ lọc đầu vào nguồn tích hợp và mạch khởi động

Có thể cung cấp một pha (ví dụ để thiết lập)

Fuses: (ví dụ: fusible cutout) được cung cấp bởi người dùng

Che chắn: Tất cả các kết nối che chắn trực tiếp trên bộ khuếch đại

Giai đoạn đầu ra: mô đun IGBT- với phép đo dòng điện bị cô lập

Brake circuit: with dynamic distribution of the brake power between several,amplifiers on the same DC bus link circuit. Mạch phanh: với sự phân phối động của công suất phanh giữa một số, bộ khuếch đại trên cùng một mạch liên kết bus DC. Internal brake resistor,as standard, external brake resistors if required Điện trở phanh bên trong, như tiêu chuẩn, điện trở phanh bên ngoài nếu cần

Điện áp liên kết bus DC 260 - 900 VDC, có thể được chuyển đổi song song

Bộ lọc triệt nhiễu cho đầu vào cung cấp (đến loại 3) được tích hợp

Interference suppression filter for the 24V aux. Bộ lọc triệt nhiễu giao thoa cho phụ trợ 24V. supply (to category 3) is integrated cung cấp (cho loại 3) được tích hợp

Điện áp cung cấp phụ 24 VDC

Cách ly điện, cầu chì bên trong (3.15 AT), từ psu 24 VDC bên ngoài, ví dụ với máy biến áp cách điện

Cài đặt hoạt động và tham số

Với phần mềm thân thiện với người dùng của chúng tôi để thiết lập thông qua giao diện nối tiếp của PC

Hoạt động trực tiếp bằng hai phím trên bộ khuếch đại servo và màn hình LED 3 ký tự để hiển thị trạng thái trong trường hợp không có PC

Lập trình đầy đủ thông qua giao diện RS232
