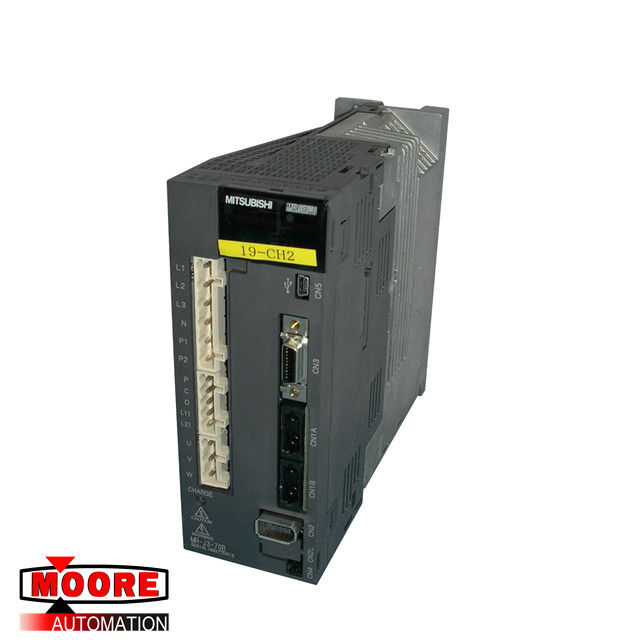

MR-J3-70B MRJ370B MITSUBISHI AC Servo AN TOÀN AMP 700W 200V

MR-J3-70B MRJ370B MITSUBISHI AC Servo AN TOÀN AMP 700W 200V

Thông tin chi tiết sản phẩm

The Mitsubishi MELSERVO-J3 series general-purpose AC servo has further higher performance and higher functions compared to the current MELSERVO-J2-Super series.The MR-J3-B servo amplifier connects to servo system controller and others via high speed synchronous network and operates by directly reading position data. Bộ servo AC đa năng dòng Mitsubishi MELSERVO-J3 có hiệu suất cao hơn và chức năng cao hơn so với dòng MELSERVO-J2-Super hiện tại. Bộ khuếch đại servo MR-J3-B kết nối với bộ điều khiển hệ thống servo và các bộ khác thông qua mạng đồng bộ tốc độ cao và hoạt động bằng cách đọc trực tiếp dữ liệu vị trí. The rotation speed/direction control of servo motor and the high accuracy positioning are executed with the data from command module. Điều khiển tốc độ / hướng quay của động cơ servo và định vị độ chính xác cao được thực hiện với dữ liệu từ mô đun lệnh. SSCNET equipped by theMR-J3-B servo amplifier greatly improved its communication speed and noise tolerance by adopting optical communication system compared to the current SSCNET. SSCNET được trang bị bộ khuếch đại servoMR-J3-B cải thiện đáng kể tốc độ liên lạc và khả năng chống nhiễu bằng cách áp dụng hệ thống truyền thông quang so với SSCNET hiện tại. For wiring distance, 50m of the maximum distance between electrodes is also offered.The torque limit with clamping circuit is put on the servo amplifier in order to protect the power transistor of main circuit from the over current caused by rapid acceleration/deceleration or overload. Đối với khoảng cách nối dây, 50m khoảng cách tối đa giữa các điện cực cũng được cung cấp. Giới hạn mô-men xoắn với mạch kẹp được đặt trên bộ khuếch đại servo để bảo vệ bóng bán dẫn điện của mạch chính khỏi dòng quá mức gây ra bởi quá trình tăng tốc / giảm tốc hoặc quá tải nhanh. In addition, torque limit value can be changed to desired value with parameter. Ngoài ra, giá trị giới hạn mô-men xoắn có thể được thay đổi thành giá trị mong muốn với tham số.
Vì loạt máy mới này có chức năng giao tiếp USB, máy tính cá nhân được cài đặt Bộ cấu hình MR hoặc tương tự có thể được sử dụng để thực hiện cài đặt tham số, thao tác kiểm tra, giám sát hiển thị trạng thái, điều chỉnh mức tăng, v.v. Với điều chỉnh tự động theo thời gian thực, bạn có thể tự động điều chỉnh điều chỉnh mức tăng servo theo máy.
The MELSERVO-J3 series servo motor is equipped with an absolute position encoder which has the resolution of 262144 pulses/rev to ensure more accurate control as compared to the MELSERVO-J2-Super series. Động cơ servo sê-ri MELSERVO-J3 được trang bị bộ mã hóa vị trí tuyệt đối có độ phân giải 262144 xung / vòng để đảm bảo điều khiển chính xác hơn so với dòng MELSERVO-J2-Super. Simply adding a battery to the servo amplifier makes up an absolute position detection system. Chỉ cần thêm pin vào bộ khuếch đại servo sẽ tạo nên một hệ thống phát hiện vị trí tuyệt đối. This makes home position return unnecessary at power-on or alarm occurrence by setting a home position once. Điều này làm cho vị trí nhà trở lại không cần thiết khi bật nguồn hoặc xảy ra báo động bằng cách đặt vị trí nhà một lần.

Thông số kỹ thuật

Điện áp / tần số: 3 pha hoặc 1 pha 200 đến 230VAC, 50 / 60Hz

Dao động điện áp cho phép: 3 pha hoặc 1 pha 200 đến 230VAC: 170 đến 253VAC

Biến động tần số cho phép: Trong vòng 5%

Khả năng cung cấp điện: Tham khảo mục 10.2

Dòng vào: Tham khảo mục 10.5

Hệ thống điều khiển: Điều khiển PWM dạng sóng hình sin, hệ thống điều khiển hiện tại

Chức năng

Chức năng tìm kiếm đạt được: Máy tính cá nhân thay đổi tăng tự động và tìm kiếm lợi nhuận vượt quá trong một thời gian ngắn. Bộ cấu hìnhRR là cần thiết cho chức năng này.

Điều khiển triệt tiêu rung động nhẹ: Loại bỏ rung động của 1 xung được tạo ra khi dừng mô tơ servo.

Auto tuning: Automatically adjusts the gain to optimum value if load applied to the servomotor shaft varies. Tự động điều chỉnh: Tự động điều chỉnh mức tăng đến giá trị tối ưu nếu tải áp dụng cho trục động cơ servo thay đổi. Higher in performance than MR-J2-Super series servo amplifier. Hiệu suất cao hơn so với bộ khuếch đại servo sê-ri MR-J2-Super.

Bộ chuyển đổi trở lại: Được sử dụng khi tùy chọn phục hồi không thể cung cấp đủ năng lượng tái tạo. Có thể sử dụng bộ khuếch đại servo 5kW trở lên.

Tùy chọn tái tạo: Được sử dụng khi điện trở phục hồi tích hợp của bộ khuếch đại servo không có đủ khả năng phục hồi cho công suất tái tạo được tạo ra.

Xóa lịch sử báo động: Lịch sử báo động bị xóa.

Đầu ra cưỡng bức tín hiệu đầu ra (DO): Tín hiệu đầu ra có thể được bật / tắt độc lập với trạng thái servo. Sử dụng chức năng này để kiểm tra dây tín hiệu đầu ra, v.v.

Chế độ vận hành thử nghiệm: Hoạt động định vị hoạt động JOG DO đầu ra bắt buộc. Tuy nhiên, Bộ cấu hình MR là cần thiết cho hoạt động định vị.
