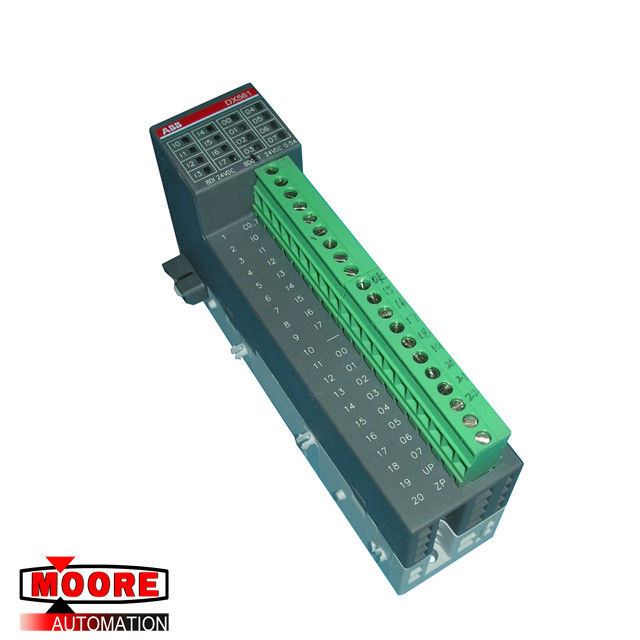

DX561 B2 1TNE968902R2301 Mô-đun đầu vào / đầu ra kỹ thuật số ABB 24VDC 0.5A
Thương hiệu / Nhà sản xuất | ABB / Thụy Điển |
Một phần số |
DX561 B2 |
Số phần thay thế |
1TNE968902R2301 |
Sự miêu tả | Module đầu vào / đầu ra kỹ thuật số |
Kích thước | 3,4 cm x 8,5 cm x 13,5 cm |
Cân nặng | 0,12kg |
Thông tin chi tiết sản phẩm
Thông số kỹ thuật
Quá trình cung cấp điện áp LÊN:
Kết nối: Đầu cuối 19 cho UP (+24 VDC) và đầu cuối 20 cho ZP (0 VDC)
Giá trị định mức: 24 VDC
Current consumption via UP terminal: 5 mA + max. Tiêu thụ hiện tại qua thiết bị đầu cuối UP: 5 mA + tối đa. 0.5 A per output 0,5 A mỗi đầu ra
Max. Tối đa Ripple: 5 % Ripple: 5%
Dòng vào: 0,000002 A²
Bảo vệ chống điện áp đảo ngược: Có
Rated protection fuse for UP: Recommended; Cầu chì bảo vệ định mức cho UP: Khuyến nghị; the outputs must be protected by an 3 A fast fuse các đầu ra phải được bảo vệ bằng cầu chì nhanh 3 A
Current consumption from 24 VDC power supply at the L+/UP and M/ZP terminals of the CPU/bus module: Ca. Mức tiêu thụ hiện tại từ nguồn cung cấp 24 VDC tại các đầu cuối L + / UP và M / ZP của mô-đun CPU / bus: Ca. 10 mA 10 mA
Cách ly Galvanic: Có, giữa nhóm đầu vào và nhóm đầu ra và phần còn lại của mô-đun
Số lượng kênh trên mỗi mô-đun: 8
Phân phối các kênh thành các nhóm: 1 nhóm cho 8 kênh
Kết nối của các kênh I0 đến I7: Thiết bị đầu cuối 2 đến 9
Tiềm năng tham chiếu cho các kênh I0 đến I7: Terminal 1
Indication of the input signals: 1 yellow LED per channel; Chỉ định các tín hiệu đầu vào: 1 đèn LED màu vàng trên mỗi kênh; the LED is ON when the input signal is high (signal 1) đèn LED BẬT khi tín hiệu đầu vào cao (tín hiệu 1)
Điểm giám sát của chỉ báo đầu vào: LED là một phần của mạch đầu vào
Input type according to EN 61131-2: Type 1 source; Kiểu đầu vào theo EN 61131-2: Loại 1 nguồn; Type 1 sink Loại 1 chìm
Input signal range: -24 VDC; Dải tín hiệu đầu vào: -24 VDC; +24 VDC +24 VDC
Signal: 0 -5 V...+3 V; Tín hiệu: 0 -5 V ... + 3 V; -3 V...+5 V -3 V ... + 5 V
Undefined signal: -15 V...+ 5 V; Tín hiệu không xác định: -15 V ... + 5 V; +5 V...+15 V +5 V ... + 15 V
Signal: 1 -30 V...-15 V; Tín hiệu: 1 -30 V ...- 15 V; +15 V...+30 V +15 V ... + 30 V
Ripple with signal: 0 -5 V...+3 V; Ripple với tín hiệu: 0 -5 V ... + 3 V; -3 V...+5 V -3 V ... + 5 V
Ripple with signal: 1 -30 V...-15 V; Ripple với tín hiệu: 1 -30 V ...- 15 V; +15 V...+30 V +15 V ... + 30 V
Đầu vào hiện tại trên mỗi kênh:
Input voltage +24 V; Điện áp đầu vào +24 V; Typ. Gõ. 5 mA 5 mA
Input voltage +5 V; Điện áp đầu vào +5 V; Typ. Gõ. 1 mA 1 mA
Input voltage +15 V; Điện áp đầu vào +15 V; > 2.5 mA > 2,5 mA
Input voltage +30 V; Điện áp đầu vào +30 V; < 8 mA <8 mA
Max. Tối đa permissible leakage current (at 2-wire proximity switches): 1 mA dòng rò cho phép (tại các công tắc lân cận 2 dây): 1 mA
Input delay (0->1 or 1->0): Typ. Độ trễ đầu vào (0-> 1 hoặc 1-> 0): Kiểu. 8 ms 8 ms
Độ dài dữ liệu đầu vào: 1 byte
Max. Tối đa cable length: Shielded 500 m; chiều dài cáp: Được bảo vệ 500 m; Unshielded 300 m 300 m không che chắn
