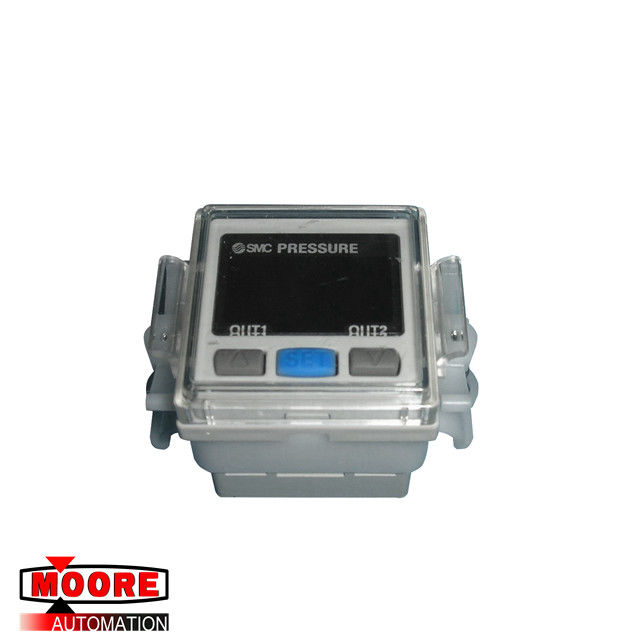

Bộ điều khiển cảm biến áp suất SMC PSE300
Thương hiệu / Nhà sản xuất | SMC / Hoa Kỳ |
Một phần số |
PSE300 |
Số phần thay thế |
PSE300 |
Sự miêu tả | Bộ điều khiển cảm biến áp suất |
Kích thước | 6,1cm x 6,5cm x 6,2cm |
Cân nặng | 0,30kg |
Thông tin chi tiết sản phẩm
Thông số kỹ thuật sản phẩm
1 Operate the controller with the specified voltage. 1 Vận hành bộ điều khiển với điện áp được chỉ định. Operation with a voltage beyond specifications can cause malfunction or damage of the pressure sensor controller. Hoạt động với điện áp vượt quá thông số kỹ thuật có thể gây ra sự cố hoặc hư hỏng bộ điều khiển cảm biến áp suất. Insufficient supply voltage may not drive a load due to a voltage drop inside the pressure sensor controller. Điện áp cung cấp không đủ có thể không điều khiển tải do sụt áp bên trong bộ điều khiển cảm biến áp suất.
Xác nhận điện áp hoạt động của tải trước khi sử dụng.
2 Use the controller within the specified ranges of the measurement flow rate and under the specified operating pressure. 2 Sử dụng bộ điều khiển trong phạm vi chỉ định của tốc độ dòng đo và dưới áp suất vận hành được chỉ định. Otherwise it can cause damage to the controller and an abnormal measurement. Nếu không, nó có thể gây ra thiệt hại cho bộ điều khiển và một phép đo bất thường.
3 Do not exceed the specified maximum allowable load. 3 Không vượt quá tải tối đa cho phép được chỉ định. Otherwise it can cause damage or shorten the lifetime of the pressure sensor controller. Nếu không, nó có thể gây hư hỏng hoặc rút ngắn tuổi thọ của bộ điều khiển cảm biến áp suất.
4 Reserve a space for maintenance. 4 Dành một không gian để bảo trì. Remember to leave space for maintenance when designing the piping plan. Nhớ để lại không gian để bảo trì khi thiết kế kế hoạch đường ống.
5 Nguồn cung cấp dòng điện trực tiếp để kết hợp nên sử dụng nguồn điện ủy quyền UL là nguồn cung cấp Class2 dựa trên UL1310 hoặc nguồn điện đang sử dụng biến áp của Class2 dựa trên UL1585.
Đặc điểm kỹ thuật đầu ra
Khi sử dụng dây dẫn có dây dẫn đầu ra và đầu ra của SMC (loại ZS-28-A), màu của dây (Nâu, Đen, Trắng, Xám, Xanh lam) sẽ được áp dụng như thể hiện trên sơ đồ mạch.
NPN Open Collector Output 2 Đầu ra
Max. Tối đa 30V, 80mA 30V, 80mA
Điện áp dư 1V trở xuống
Đầu ra tương tự 1 đến 5V
Trở kháng đầu ra xấp xỉ.1kΩ
Chức năng tự động dịch chuyển
In case the source pressure fluctuates too much, the controller may not be able to operate normally. Trong trường hợp áp suất nguồn dao động quá nhiều, bộ điều khiển có thể không thể hoạt động bình thường. Auto shift is provided to compensate for the fluctuation of the source pressure. Dịch chuyển tự động được cung cấp để bù cho sự biến động của áp suất nguồn.
Trong khi áp suất đo trở thành giá trị áp suất tiêu chuẩn khi nhận được đầu vào dịch chuyển tự động, chức năng này đặt đúng giá trị cài đặt của các công tắc.
Với tính năng tự động dịch chuyển
Đặt đầu vào dịch chuyển tự động là Lo tại thay đổi nguồn áp lực thời gian, để ghi nhớ thay đổi áp suất và điều chỉnh giá trị cài đặt áp suất, để quyết định chính xác xuất hiện.
Điều kiện và giải thích cho chức năng tự động thay đổi
1 Giữ áp suất không đổi trong 5ms trở lên từ tín hiệu đóng của đầu vào tự động dịch chuyển.
2 Ở đầu vào dịch chuyển tự động, áp suất tại thời điểm đó được ghi nhớ thành [C_5] dưới dạng giá trị được hiệu chỉnh và công tắc hoạt động với giá trị áp dụng giá trị bù cho giá trị cài đặt.
Hiển thị cho biết [ooo] trong khoảng 1 giây.
3 Công tắc được đặt ở chế độ dịch chuyển tự động tại thời điểm cài đặt ban đầu hoạt động với giá trị được áp dụng giá trị đã sửa [C_5] thành giá trị cài đặt:
