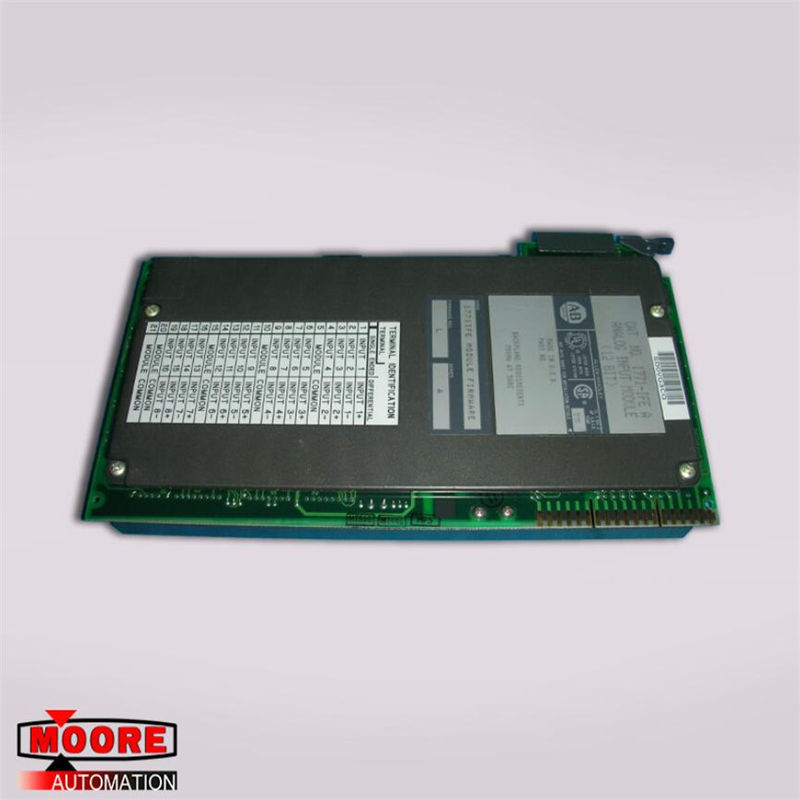

1771-IFE Mô-đun đầu vào tương tự 1771-IFEA Allen Bradley 12 BIT

1771-IFE Mô-đun đầu vào tương tự 1771-IFEA Allen Bradley 12 BIT

Đặc tính sản phẩm

Thông tin chi tiết sản phẩm

The Analog input module is an intelligent block transfer module that interfaces analog input signals with any AB programmable controllers that have block transfer capability. Mô-đun đầu vào Analog là mô-đun chuyển khối thông minh có giao diện tín hiệu đầu vào tương tự với bất kỳ bộ điều khiển lập trình AB nào có khả năng truyền khối. Block transfer programming moves input data words from the module's memory to a designated area in the processor data table in a single scan. Lập trình chuyển khối di chuyển các từ dữ liệu đầu vào từ bộ nhớ của mô-đun đến một khu vực được chỉ định trong bảng dữ liệu của bộ xử lý trong một lần quét. It also moves configuration words from the processor data table to module memory. Nó cũng di chuyển các từ cấu hình từ bảng dữ liệu của bộ xử lý sang bộ nhớ mô-đun.

The input module is a single-slot module and requires no external power supply. Mô-đun đầu vào là mô-đun một khe và không yêu cầu nguồn điện bên ngoài. (If using passive transducers for input, the user must supply loop power.) After scanning the analog inputs, the input data is converted to a specified data type in a digital format to be transferred to the processor's data table on request. (Nếu sử dụng các bộ chuyển đổi thụ động cho đầu vào, người dùng phải cung cấp nguồn cho vòng lặp.) Sau khi quét các đầu vào tương tự, dữ liệu đầu vào được chuyển đổi thành một loại dữ liệu được chỉ định ở định dạng kỹ thuật số để được chuyển đến bảng dữ liệu của bộ xử lý theo yêu cầu. The block transfer mode is disabled until this input scan is complete. Chế độ chuyển khối bị vô hiệu hóa cho đến khi quá trình quét đầu vào này hoàn tất. Consequently, the minimum interval between block transfer reads is the same as the total input update time for each analog input module. Do đó, khoảng thời gian tối thiểu giữa các lần đọc chuyển khối giống như tổng thời gian cập nhật đầu vào cho mỗi mô-đun đầu vào tương tự.

The Analog input module senses up to 16 single-ended or 8 differential analog inputs and converts them to a proportional four-digit BCD or twelve-bit binary value. Mô-đun đầu vào Analog cảm nhận tối đa 16 đầu vào tương tự một đầu hoặc 8 đầu vào vi sai và chuyển đổi chúng thành giá trị nhị phân BCD bốn chữ số hoặc mười hai bit. You can select from five voltage or three current input ranges. Bạn có thể chọn từ năm điện áp hoặc ba phạm vi đầu vào hiện tại. Each input can be configured as a current or voltage input with internal jumpers. Mỗi đầu vào có thể được cấu hình như một đầu vào hiện tại hoặc điện áp với bộ nhảy bên trong.

Các tính năng của mô-đun này bao gồm:

16 đầu vào đơn hoặc 8 đầu vào vi sai trên một thẻ

Phạm vi đầu vào có thể lựa chọn của chương trình người dùng trên cơ sở mỗi kênh (Bảng 1.A)

Lấy mẫu thời gian thực có thể lựa chọn

Tỷ lệ có thể lựa chọn cho các đơn vị kỹ thuật

Lọc kỹ thuật số có thể lựa chọn

Định dạng dữ liệu có thể lựa chọn
