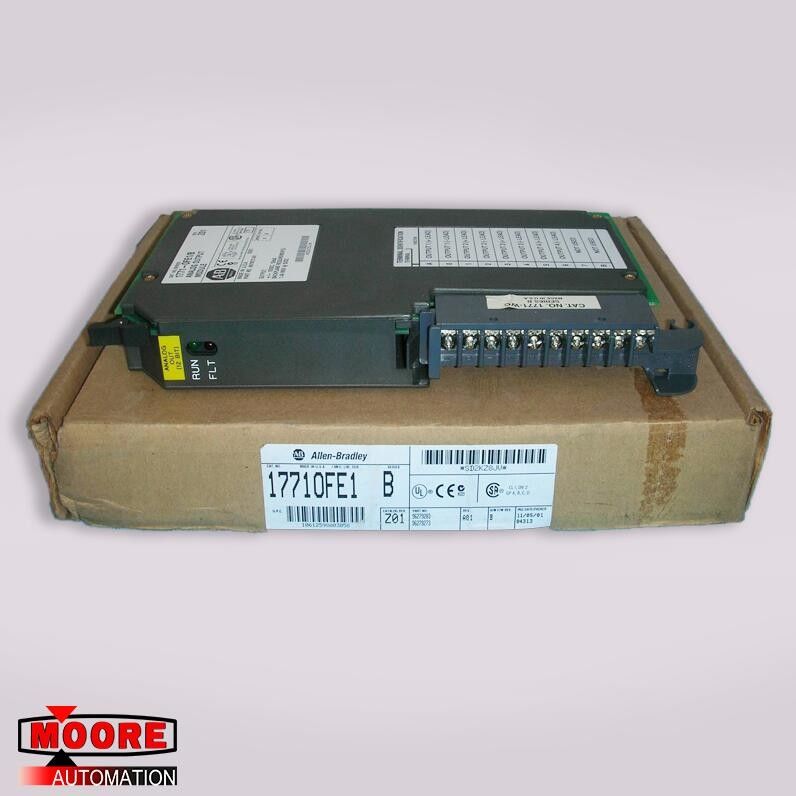

Mô-đun đầu ra tương tự 1771-0FE1 / B 1771-WC Allen Bradley
Đặc tính sản phẩm
Thương hiệu / Nhà sản xuất | Allen Bradley/HOA KỲ |
Một phần số |
1771-0FE1 / B |
Số phần thay thế | 1771-WC |
Sự miêu tả | mô-đun đầu ra tương tự |
Kích thước | WHD5,1 cm x 15,2 cm x 25,4 cm |
Cân nặng | 0,5kg |
Thông tin chi tiết sản phẩm
The Analog Output Module (cat. no. 1771-OFE) is an intelligent block transfer module that converts binary or four-digit BCD values (supplied by your processor) to analog signals at its four module outputs. Mô-đun đầu ra tương tự (cat. No. 1771-OFE) là mô-đun chuyển khối thông minh chuyển đổi giá trị BCD nhị phân hoặc bốn chữ số (do bộ xử lý của bạn cung cấp) thành tín hiệu tương tự ở bốn đầu ra mô-đun. The module accomplishes the data transfer with block transfer programming. Các mô-đun thực hiện việc truyền dữ liệu với lập trình chuyển khối.
Block transfer write (BTW) programming moves up to 13 words of data from the processor to the module for digital to analog (D/A) conversion in one program scan. Lập trình chuyển khối (BTW) chuyển khối lên đến 13 từ dữ liệu từ bộ xử lý sang mô đun để chuyển đổi kỹ thuật số sang tương tự (D / A) trong một lần quét chương trình. This information is converted to analog signals and is sent to the appropriate output channels. Thông tin này được chuyển đổi thành tín hiệu tương tự và được gửi đến các kênh đầu ra thích hợp. A block transfer read (BTR) moves five words of data from the module to the processor data table, if desired, for diagnostic purposes. Một đọc chuyển khối (BTR) di chuyển năm từ dữ liệu từ mô-đun sang bảng dữ liệu bộ xử lý, nếu muốn, cho mục đích chẩn đoán. The BTR is discussed in Chapter 7, “Diagnostics and Troubleshooting.” BTR được thảo luận trong Chương 7, Chẩn đoán và Khắc phục sự cố.
The module has a scaling feature that converts data sent to the module in engineering units to the proper analog signals. Mô-đun có tính năng chia tỷ lệ chuyển đổi dữ liệu được gửi đến mô-đun trong các đơn vị kỹ thuật thành tín hiệu tương tự phù hợp. You may connect up to four analog output devices--such as valve positioners, motor speed controllers, signal converters or recorders--to the analog output module's four channels. Bạn có thể kết nối tối đa bốn thiết bị đầu ra tương tự - chẳng hạn như bộ định vị van, bộ điều khiển tốc độ động cơ, bộ chuyển đổi tín hiệu hoặc bộ ghi - với bốn kênh của mô-đun đầu ra tương tự. All analog output device inputs should conform to the voltage or current ratings of each module output channel. Tất cả các đầu vào thiết bị đầu ra tương tự phải phù hợp với xếp hạng điện áp hoặc hiện tại của từng kênh đầu ra mô-đun.
Trong hệ thống điều khiển khả trình, mô đun đầu ra tương tự
cung cấp các chức năng sau:
bốn đầu ra khác biệt riêng biệt
lựa chọn tỷ lệ cho các đơn vị kỹ thuật
định dạng dữ liệu có thể lựa chọn
dải điện áp có thể lựa chọn (chỉ 1771-OFE1)
không cần nguồn điện bên ngoài - nguồn được lấy từ bảng nối đa năng 1771 I / Ochrame.
chỉ yêu cầu một khe I / O
