Thương hiệu / Nhà sản xuất | Siemens / Đức |
Một phần số | 6ES7288-2DT08-0AA0 |
Số phần thay thế | 6ES7288-2DT08-0AA0 |

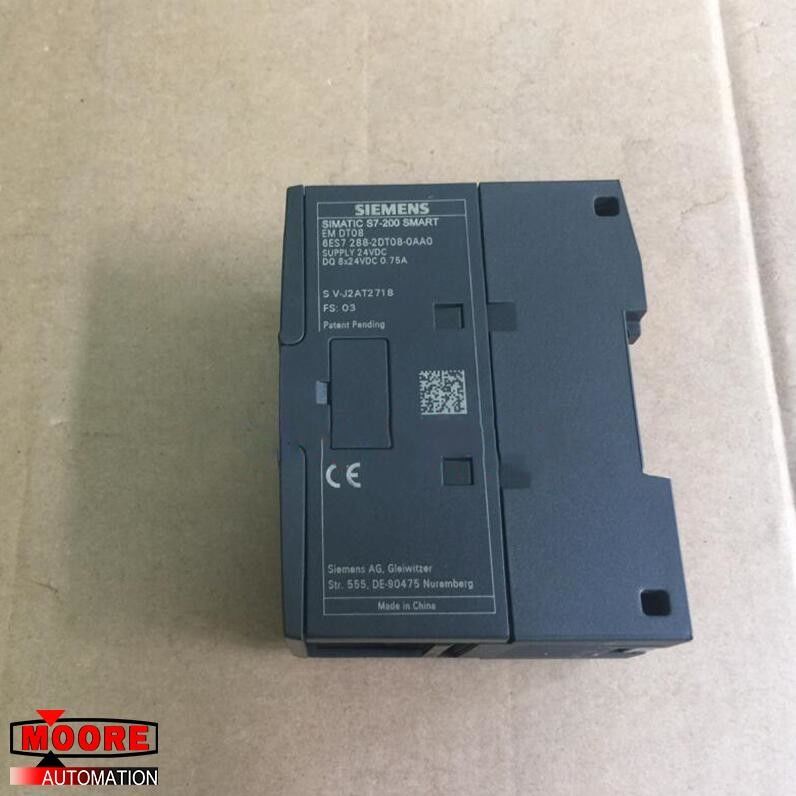

Sự miêu tả | SIMATIC S7-200 SMART EM DT08 |
Kích thước | WHD 45 * 100 * 81mm |
Cân nặng | 0,15kg |
Thông tin chi tiết sản phẩm
SIMATIC S7-200 SMART, Đầu ra kỹ thuật số SM DT08, 8 DO, 24 V DC, Transitor 0,75A
Cung cấp hiệu điện thế:
phạm vi cho phép, giới hạn dưới (DC) 20,4 V
phạm vi cho phép, giới hạn trên (DC) 28,8 V
Đầu vào hiện tại:
from backplane bus 5 V DC, typ.--95 mA; từ bus nối tiếp 5 V DC, typ .-- 95 mA; 5 V DC from the CPU module 5 V DC từ mô-đun CPU
Đầu ra kỹ thuật số
Số lượng đầu ra kỹ thuật số 8 trong nhóm 2
Hiện tại không chìm
Nguồn hàng hiện tại Có
Bảo vệ ngắn mạch Không
Kiểm soát đầu vào kỹ thuật số Có
Công suất chuyển đổi của đầu ra:
with resistive load, max. với tải điện trở, tối đa. 0.75 A 0,75 A
on lamp load, max. về tải đèn, tối đa. 5 W 5 W
Điện áp đầu ra:
Giá trị định mức (DC) 24 V
for signal "0", max. cho tín hiệu "0", tối đa. 0.1 V 0,1 V
for signal "1", min. cho tín hiệu "1", phút 20 V DC 20 V DC
Sản lượng hiện tại:
đối với tín hiệu "1" giá trị định mức 0,75 A
for signal "1" permissible range, max. cho tín hiệu "1" phạm vi cho phép, tối đa 0.75 A 0,75 A
for signal "1" permissible range for 0 to 40 °C, max. cho tín hiệu "1" phạm vi cho phép trong 0 đến 40 ° C, tối đa. 750 mA 750 mA
for signal "0" residual current, max. đối với tín hiệu "0" dòng dư, tối đa. 10 µA 10 GIỜ
Độ trễ đầu ra với tải điện trở:
"0" to "1", max. "0" đến "1", tối đa 50 µs 50 mối
"1" to "0", max. "1" đến "0", tối đa 200 µs 200 mối
Chuyển đổi song song hai đầu ra:
cho các liên kết logic Có
cho nâng cấp Có
để kiểm soát dự phòng tải
Tổng số hiện tại của đầu ra (mỗi nhóm):
all mounting positions-up to 40℃, max. tất cả các vị trí lắp đặt - lên tới 40oC, tối đa. 3 A 3 A
horizontal installation-up to 50℃, max. cài đặt ngang - lên tới 50oC, tối đa. 3 A 3 A
vertical installation-up to 40℃, max. cài đặt dọc - lên tới 40oC, tối đa. 3 A 3 A
all other mounting positions-up to 40 °C, max. tất cả các vị trí lắp đặt khác - lên tới 40 ° C, tối đa. 3 A 3 A
Cable length: shielded, max. Chiều dài cáp: được che chắn, tối đa. 500 m; 500 m; unshielded, max. không được che chở, tối đa 150 m 150 m
Đèn LED chỉ định chẩn đoán: cho trạng thái của đầu ra Có
Potential separation digital outputs: between the channels Yes; Đầu ra kỹ thuật số phân tách tiềm năng: giữa các kênh Có; Optocoupler Bộ ghép nối
Thử nghiệm cách ly với 500V AC trong 1 phút
