| Nguồn gốc | nước Đức |
| Hàng hiệu | Siemens |
| Chứng nhận | CO.CQ |
| Số mô hình | 6GK1503-3CB00 |
| Thương hiệu / Nhà sản xuất | Siemens / Đức |
| Một phần số | 6GK1503-3CB00 |
| Số phần thay thế | 6GK1503-3CB00 |
| Sự miêu tả | HỒ SƠ HỒ SƠ |
| Kích thước | 39,5 * 112 * 74,5mm |
| Cân nặng | 0,34kg |
Thông tin chi tiết sản phẩm

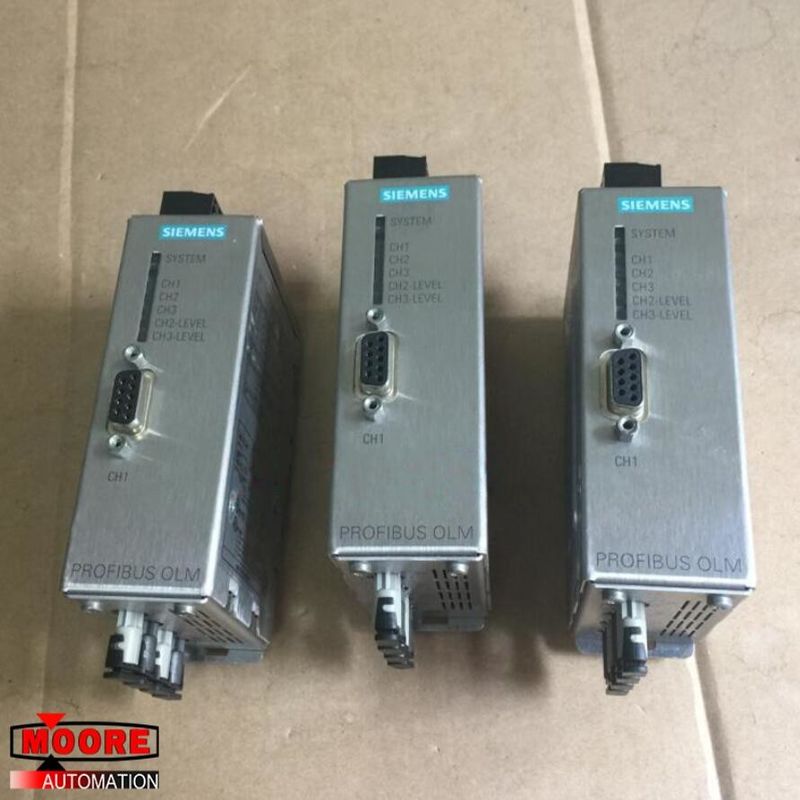

PROFIBUS OLM/G12 V4.0 OPTICAL LINK MODULE W. 1 RS485 AND 2 GLASS-FOC-INTERFACES (4 BFOC-SOCKETS) FOR STANDARD DISTANCES UP TO 2850 M, WITH WITH SIGNAL. HỒ SƠ LIÊN KẾT OLIB / G12 V4.0 CONTACT AND MEASURING OUTPUT LIÊN HỆ VÀ ĐO LƯỜNG
Tốc độ truyền / với PROFIBUS: 9,6 kbit / s ... 12 Mbit / s
Tốc độ truyền / với PROFIBUS: PA 45,45 kbit / s
Số lượng kết nối điện / quang / cho các thành phần mạng hoặc thiết bị đầu cuối / tối đa 3
Số lượng kết nối điện:
cho các thành phần mạng hoặc thiết bị đầu cuối 1
để đo thiết bị 1 1
để báo hiệu liên hệ 1
để cung cấp điện 1
để cung cấp điện áp dự phòng 1
Loại kết nối điện:
đối với các thành phần mạng hoặc thiết bị đầu cuối Ổ cắm phụ 9 chân
để đo khối thiết bị đầu cuối 2 cực
để cung cấp điện và tiếp xúc tín hiệu khối thiết bị đầu cuối 5 cực
Số lượng giao diện quang / cho cáp quang 2
Thiết kế giao diện quang / cho cổng cáp quang BFOC
Dữ liệu quang học:
Tỷ lệ giảm xóc / của liên kết truyền FOC:
đối với FOC thủy tinh với 50/125 Giảm / ở mức 3 dB / km / tối đa 10 dB
đối với FOC thủy tinh với 62,5 / 125 âm / ở mức 3,5 dB / km / tối đa 12 dB
độ trễ lan truyền [bit] 6,5 bit
Công suất quang có thể kết nối tương ứng với 1 mW:
đối với FOC thủy tinh với 50/125 Bước / ở mức 3 dB / km -16 dB
đối với FOC thủy tinh với 62,5 / 125 âm / ở mức 3,5 dB / km -13 dB
Độ nhạy quang học liên quan đến 1 mW:
đối với FOC thủy tinh với 50/125 Thay đổi / ở mức 3 dB / km -28 dB
đối với FOC thủy tinh với 62,5 / 125 âm / ở mức 3,5 dB / km -28 dB
Bước sóng:
đối với FOC thủy tinh với 50/125 hỏam / tương thích với giao diện / ở mức 3 dB / km 860nm
đối với FOC thủy tinh với 62,5 / 125 Sự kết hợp / tương thích với giao diện / ở mức 3,5 dB / km 860nm
Chiều dài dây:
đối với FOC thủy tinh với 50/125 từ xa / ở mức 3 dB / km / tối đa 3 km
đối với FOC thủy tinh với 62,5 / 125 Pha / ở mức 3,5 dB / km / tối đa 3 km
Tín hiệu-Đầu vào / đầu ra:
Điện áp hoạt động / của các tiếp điểm báo hiệu / tại DC / Giá trị định mức 24 V
Dòng hoạt động / của các tiếp điểm báo hiệu / tại DC / tối đa 0,1 A
