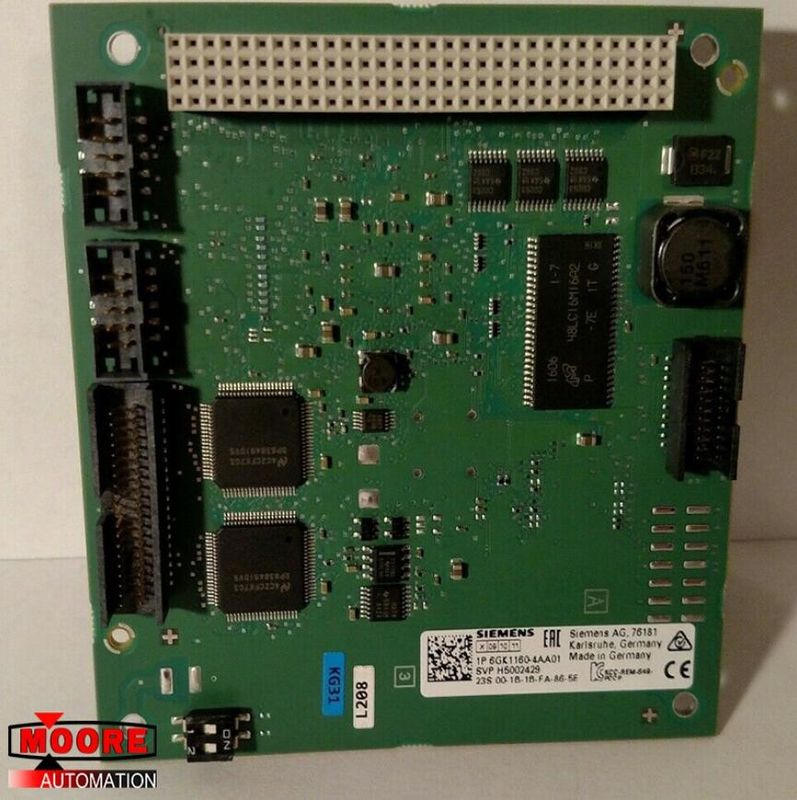

6GK1160-4AA01 6GK1 160-4AA01 Thẻ giao tiếp của Siemens

Thông tin chi tiết sản phẩm

Communications processor CP 1604 PC/104 plus card (32 bit; 33/66M Hz; 3.3/5 V) with ASIC ERTEC 400 for connection to PROFINET IO with 4-port real-time switch via Development kit DK-16XX PN IO; Bộ xử lý giao tiếp CP 1604 PC / 104 plus card (32 bit; 33 / 66M Hz; 3.3 / 5 V) với ASIC ERTEC 400 để kết nối với PROFINET IO với bộ chuyển đổi thời gian thực 4 cổng thông qua Bộ phát triển DK-16XX PN IO; NCM PC. PC NCM.

Tốc độ truyền: 100 Mbit / s

Giao diện

Number of electrical connections: at the 1st interface / acc. Số lượng kết nối điện: tại giao diện 1 / acc. to Industrial Ethernet 4; đến Ethernet công nghiệp 4; for power supply 1 để cung cấp điện 1

Loại kết nối điện:

at the 1st interface / acc. tại giao diện 1 / acc. to Industrial Ethernet RJ45 port via connection board đến cổng Ethernet Ethernet công nghiệp thông qua bảng kết nối

để cung cấp điện khối thiết bị đầu cuối 4 cực thông qua bảng cung cấp điện

Cung cấp điện áp, tiêu thụ hiện tại, mất điện:

Loại điện áp / của điện áp cung cấp DC

Loại cung cấp điện áp / cung cấp bên ngoài tùy chọn Có

Cung cấp hiệu điện thế :

1 / từ bus nối tiếp 5 V

bên ngoài 5 V

Lưu ý cung cấp điện bên ngoài tùy chọn và điện áp cung cấp bên ngoài thay thế thông qua bảng cung cấp điện (phụ kiện tùy chọn)

Dung sai đối xứng tương đối / tại DC: ở mức 5 V 5%

Tiêu thụ hiện tại:

1 / từ bus nối tiếp / tại DC / tối đa 0,8 A

từ điện áp cung cấp bên ngoài / tại DC / ở 24 V / tối đa 0,3 A

Mất điện [W] 4 W

Mất điện [W] / ở chế độ chuyển đổi / tối đa 4,1 W

Dữ liệu hiệu suất / giao tiếp PROFINET / dưới dạng bộ điều khiển PN IO:

Phần mềm / cho giao tiếp IO PROFINET / bắt buộc Không

Số thiết bị IO IO / trên bộ điều khiển PROFINET IO / có thể sử dụng / tổng số 128

Số thiết bị PN IO IRT / trên bộ điều khiển PROFINET IO / có thể sử dụng 64

Số lượng dữ liệu:

làm dữ liệu người dùng cho các biến đầu vào / như bộ điều khiển IO PROFINET / tối đa 8192 byte

làm dữ liệu người dùng cho các biến đầu vào / như bộ điều khiển IO PROFINET / tối đa 8192 byte

làm dữ liệu người dùng cho các biến đầu vào trên mỗi thiết bị IO IO / dưới dạng bộ điều khiển PROFINET IO / tối đa 1430 byte

làm dữ liệu người dùng cho các biến đầu ra trên mỗi thiết bị IO IO / dưới dạng bộ điều khiển PROFINET IO / tối đa 1430 byte
