Thương hiệu / Nhà sản xuất | Siemens / Đức |
Một phần số | 6ES7414-3EM05-0AB0 |
Số phần thay thế | 6ES7414-3EM05-0AB0 |

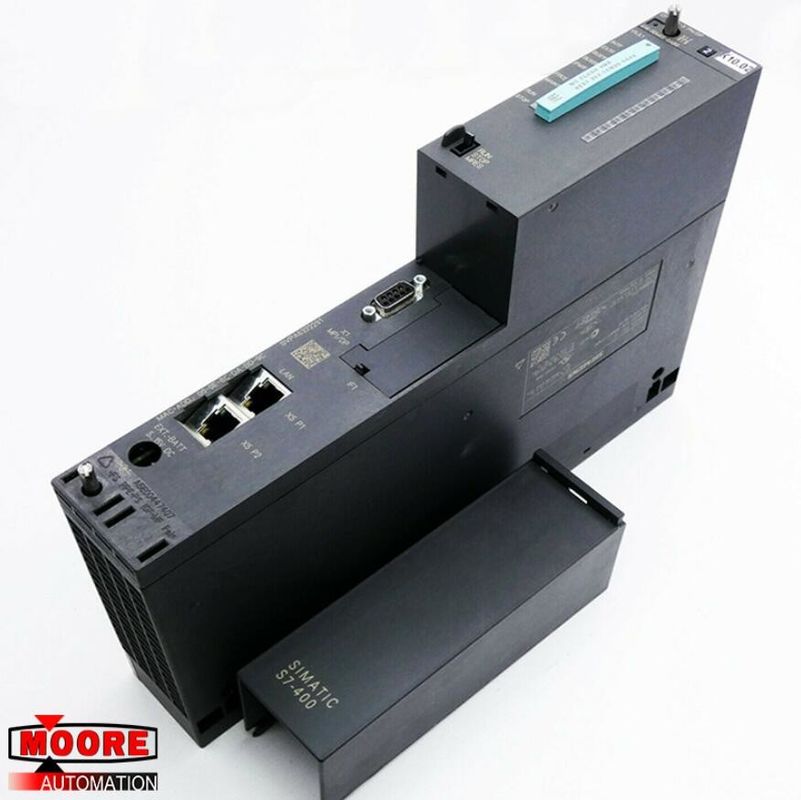

Sự miêu tả | SIMATIC S7 CPU414-3DP |
Kích thước | WHD 5.0 * 29.0 * 21.9cm |
Cân nặng | 1,07kg |
Thông tin chi tiết sản phẩm
Bộ xử lý trung tâm SIMATIC S7-400, CPU 414-3 PN / DP với: bộ nhớ công việc 2,8 MB, (mã 1,4 MB, dữ liệu 1,4 MB), Giao diện: Giao diện thứ nhất MPI / DP 12 Mbit / s, (X1), giao diện thứ 2 Ethernet / PROFINET (X5), giao diện thứ 3 IF 964-DP plug-in (IF1).
Thông tin chung:
CPU chỉ định loại sản phẩm 414-3 PN / DP
Tình trạng chức năng CTNH 05
Phiên bản phần mềm V5.3
Kỹ thuật với: Gói lập trình BƯỚC 7 V5.4 SP5 trở lên
CiR - Cấu hình trong RUN:
Thời gian đồng bộ hóa CiR, tải cơ bản 100 ms
CiR synchronization time, time per I/O byte 15 µs; Thời gian đồng bộ hóa CiR, thời gian cho mỗi I / O byte 15 sóng; Time per I/O byte Thời gian trên mỗi byte I / O
Supply voltage:Rated value (DC) 24 V DC No; Điện áp cung cấp: Giá trị định mức (DC) 24 V DC No; Power supply via system power supply Cung cấp điện thông qua hệ thống cung cấp điện
Đầu vào hiện tại:
from backplane bus 5 V DC, typ. từ bảng nối đa năng 5 V DC, typ. 1.2 A 1.2 A
from backplane bus 5 V DC, max. từ bus nối tiếp 5 V DC, tối đa. 1.4 A 1,4 A
from backplane bus 24 V DC, max. từ bus nối tiếp 24 V DC, tối đa. 300 mA; 300 mA; 150 mA per DP interface 150 mA mỗi giao diện DP
from interface 5 V DC, max. từ giao diện 5 V DC, tối đa. 90 mA; 90 mA; At each DP interface Tại mỗi giao diện DP
Ắc quy:
Pin dự phòng:
Backup current, typ. Sao lưu hiện tại, typ. 125 µA; 125 BìnhA; up to 40 °C lên đến 40 ° C
Backup current, max. Sao lưu hiện tại, tối đa. 550 µA 550 PatrickA
Backup time, max. Thời gian sao lưu, tối đa. See reference manual, module data, Chapter 3.3 Xem hướng dẫn tham khảo, dữ liệu mô-đun, Chương 3.3
Cấp điện áp dự phòng ngoài cho CPU 5 V DC đến 15 V DC
Thời gian xử lý CPU:
for bit operations, typ. cho các hoạt động bit, typ. 45 ns 45 ns
for word operations, typ. cho các hoạt động từ, typ. 45 ns 45 ns
for fixed point arithmetic, typ. cho số học điểm cố định, đánh máy. 45 ns 45 ns
for floating point arithmetic, typ. cho số học dấu phẩy động, kiểu chữ. 135 ns 135 ns
Khối CPU:
DB:
Number, max. Số lượng, tối đa 6 000; 6 000; Number range: 1 to 16000 Số phạm vi: 1 đến 16000
Size, max. Kích thước, tối đa. 64 kbyte 64 kbyte
FB:
Number, max. Số lượng, tối đa 3 000; 3 000; Number range: 0 to 7999 Số phạm vi: 0 đến 7999
Size, max. Kích thước, tối đa. 64 kbyte 64 kbyte
FC:
Number, max. Số lượng, tối đa 3 000; 3 000; Number range: 0 to 7999 Số phạm vi: 0 đến 7999
Size, max. Kích thước, tối đa. 64 kbyte 64 kbyte
